Как определить, есть ли у подшипника заводской брак? Руководство по обнаружению трещин, прожогов и дефектов материалов
Если дорожка качения отслаивается вскоре после установки подшипника или кольцо трескается во время разборки, обслуживающий персонал часто в первую очередь подозревает качество изготовления. Однако при реальном анализе отказов один и тот же вид повреждения может соответствовать совершенно разным механизмам формирования. Например, трещины внутреннего кольца могут быть связаны с остаточным напряжением термообработки или могут быть вызваны чрезмерным вмешательством при установке; Местное изменение цвета дорожки качения может быть вызвано термическим повреждением при шлифовке или ненормальным повышением температуры, вызванным недостаточным количеством смазки во время работы.
Для российской горнодобывающей, металлургической, цементной и непрерывно работающей промышленной техники неправильная атрибуция напрямую повлияет на решения по техническому обслуживанию. Если проблему установки ошибочно принять за производственный дефект, неисправность может повторяться даже при замене новых подшипников; если реальную производственную аномалию игнорировать, та же партия рискованной продукции может продолжать использоваться. Чтобы определить наличие производственных дефектов в подшипнике, необходимо начать с места повреждения, морфологии поверхности, структуры материала и производственных записей, а затем объединить условия установки и эксплуатации, чтобы подтвердить стадию формирования неисправности.
В этой статье основное внимание уделяется анализу взаимосвязи между обнаружением трещин, выявлением прижогов при шлифовке, включениями материала и контактной усталостью качения, а также представлены практические методы, от проверки на месте до лабораторной проверки и аудита качества поставщика.

1. В чем разница между производственными дефектами подшипников и повреждениями в результате эксплуатации?

К производственным дефектам подшипников относятся отклонения, образовавшиеся в процессе производства материала, ковки, термической обработки, шлифования или сборки, включая закалочные трещины, прижоги при шлифовании, включения материалов, превышающие установленные пределы, структурные отклонения и разрушение сборки и т. д. Повреждения, связанные с эксплуатацией, возникают на этапе установки или эксплуатации подшипника. Общие причины включают перегрузку, недостаточную смазку, загрязнение, отклонения при установке, коррозию и аномальное повышение температуры.
Иногда они работают вместе. Например, небольшие неоднородности материала могут стать причиной усталостных трещин при циклических контактных напряжениях, а нецентральная нагрузка или плохая смазка могут еще больше ускорить рост трещин.
Поэтому при анализе отказов необходимо различать три вопроса: какая аномалия существует в подшипнике, на какой стадии формируется аномалия и участвует ли аномалия в окончательном отказе.

Распространенные повреждения подшипников и возможные причины

2. В каких звеньях производства преимущественно возникают дефекты производства подшипников?

Качество изготовления подшипников зависит не только от конечной точности размеров, но и тесно связано с чистотой стали, структурой термообработки, состоянием шлифовальной поверхности и процессом сборки.

Почему термообработка и шлифование являются важными звеньями контроля качества?

Термическая обработка широко используемых высокоуглеродистых хромсодержащих подшипниковых сталей, таких как GCr15 и 100Cr6, напрямую влияет на твердость, микроструктуру, остаточное напряжение и стабильность размеров. Неправильная закалка и охлаждение могут привести к появлению трещин или неровных структур; неправильный контроль отпуска может изменить свойства материала. В процессе шлифования чрезмерное локальное тепловложение может привести к закаливанию и размягчению поверхностного слоя, а в тяжелых случаях - к образованию переупрочненных структур и микротрещин. Эти изменения не обязательно сопровождаются явными косметическими дефектами.
Для ответственных подшипников только проверка общей твердости и внешних размеров не может покрыть все производственные риски.

3. Как обнаружить трещины в подшипниках? От наблюдения на месте до неразрушающего контроля

3.1 На кольце подшипника обнаружены подозрительные трещины. Что следует проверить в первую очередь?

После разборки радиального шарикоподшипника 6205 возле ребер внутреннего кольца появились вытянутые метки. Персонал на месте может счесть это трещиной, но царапины от механической обработки, повреждения при разборке или загрязнение поверхности также могут создавать аналогичный внешний вид.
При осмотре следует прежде всего определить местоположение, направление и окружающие характеристики отметки; при осевых трещинах вблизи внутреннего отверстия необходимо сосредоточить внимание на проверке состояния соответствия вала и внутреннего кольца, особенно величины натяга и способа установки; при появлении мелких трещин в зоне шлифования дорожек качения следует обратить внимание на термические повреждения шлифования и контактную усталость качения; когда трещина находится вблизи уже образовавшейся области откола, нужно также определить, является ли трещина начальным местом повреждения или результатом откольного расширения.
На месте можно использовать соответствующее освещение и инструменты с 5–10-кратным увеличением для проведения предварительного контроля и регистрации аномального местоположения, длины, направления и партии продукции. Для небольших трещин, которые невозможно подтвердить, будет организован неразрушающий контроль.

3.2 Как магнитопорошковое испытание (МТ) выявляет трещины в подшипниках?

Магнитопорошковый тест подходит для стальных колец ферромагнитных подшипников, таких как GCr15 и 100Cr6, и в основном используется для обнаружения поверхностных и приповерхностных неоднородностей. На примере внутреннего кольца еще не введенного в эксплуатацию подшипника 6205 перед осмотром необходимо зафиксировать расположение и направление подозрительных следов и очистить поверхность от масла и загрязнений. Инспектор выбирает метод намагничивания в зависимости от геометрии наконечника и области, подлежащей проверке. Взаимосвязь между направлением трещины и направлением магнитного поля будет влиять на чувствительность обнаружения, поэтому при необходимости требуется повторный контроль с другими направлениями намагничивания. После наблюдения линейных магнитных следов основное внимание уделяется определению того, связаны ли они с образованием реальных разрывов. Геометрические изменения, такие как ребра и фаски, также могут создавать некоррелированные магнитные метки. В случае повторных подозрительных проявлений для дальнейшего подтверждения можно комбинировать другие методы неразрушающего контроля, а при необходимости можно выполнить металлографический анализ или анализ разрушения.
Испытания должны проводиться компетентным персоналом в соответствии с проверенными процедурами, а условия намагничивания, область испытаний и результаты отображения должны быть записаны.

3.3 Как действовать в случае отклонений, обнаруженных при магнитопорошковых испытаниях?

Цель карантина — предотвратить попадание подозрительной продукции в процесс использования до того, как будет установлена ​​причина, и это не означает, что она будет немедленно выброшена.

3.4 Как сделать выбор между капиллярным, вихретоковым и ультразвуковым контролем?

Различные методы обнаружения подходят для разных материалов и мест расположения дефектов.

Например, если в наконечниках из неферромагнитной нержавеющей стали имеются подозрения на наличие трещин на поверхности, можно рассмотреть возможность проведения проникающего контроля; для наконечников из проводящего материала, требующих проверки партии, можно использовать калиброванные и проверенные решения для вихретокового тестирования.
В случае важных неудачных проб сначала следует сохранить неповрежденное состояние, прежде чем принимать решение о проведении разрушающего отбора проб.

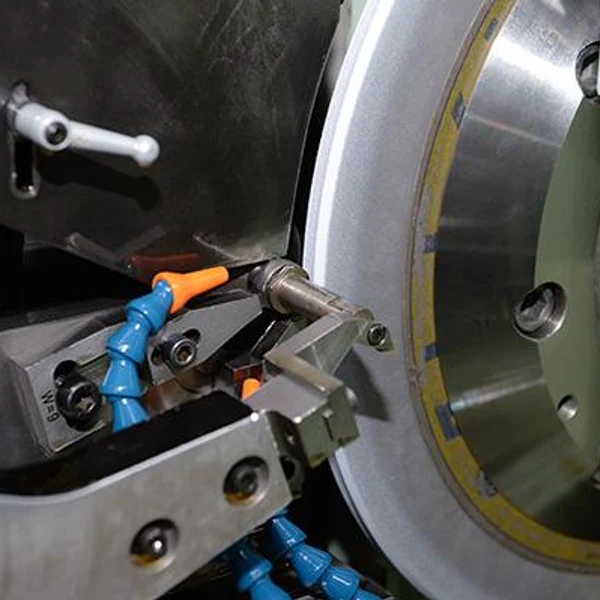

4. Как определить ожоги подшипников при шлифовании?

4.1 Что такое ожог при шлифовке подшипника?

Под прижогом при шлифовании понимается чрезмерное локальное тепловложение в процессе шлифования, вызывающее нежелательные изменения в структуре поверхности, твердости или остаточном напряженном состоянии подшипниковой стали.
Распространенные формы включают термические ожоги и повторные ожоги. Закалочные ожоги могут привести к снижению твердости поверхности; при повторном затвердевании ожогов могут образовываться твердые и хрупкие аномальные ткани, что сопровождается неблагоприятными остаточными стрессовыми состояниями. Серьезные термические повреждения также могут привести к образованию микротрещин. Цвет дорожки качения можно использовать только как предварительную подсказку. В бывших в употреблении подшипниках местное изменение цвета на сине-черный также может быть связано с нарушением смазки, фрикционным нагревом и ненормальной рабочей температурой.

4.2 Как определить ожоги от шлифовки с помощью кислотного травления?

Nital Etch можно использовать для выявления структурных изменений шлифовальной поверхности применяемых стальных материалов.
Например, партия из 6205 подшипников, которая еще не была введена в эксплуатацию, при проверке внешнего вида дорожки качения показала локальный аномальный контраст. Инспекторы по качеству сначала изолируют подозрительные образцы и сохраняют соответствующее оборудование для измельчения, время обработки и информацию о партии, а затем лаборатория проводит испытания кислотным травлением в соответствии с проверенными процедурами. После травления кислотой инспектор проверяет, имеется ли характерный контраст в подозрительной области и повторяется ли аномальное изображение при повторном осмотре.
Однако результаты кислотного травления обычно не могут напрямую определить глубину слоя повреждения или степень изменения твердости. В случае важных аномалий требуется дополнительная проверка.

4.3 Как проверяют друг друга кислотное травление, микротвердость и металлографический анализ?

Три метода обеспечивают разные уровни доказательств обнаружения.

Если при кислотном травлении наблюдается аномальный контраст, но соответствующие отклонения в микротвердости и металлографии не обнаружены, следует повторно оценить условия коррозии и другие различия в состоянии поверхности. Другая ситуация заключается в том, что аномальный участок кислотного травления соответствует месту локального снижения твердости, а на металлографическом шлифе также наблюдаются соответствующие отпускные структурные изменения в шлифовальном поверхностном слое. В настоящее время объяснение термических повреждений шлифования имеет более достаточную доказательную базу.
При измерении микротвердости следует также обращать внимание на влияние испытательной нагрузки, положения отпечатка и подготовки поверхности на результаты, чтобы не принять ошибки измерения за аномалии материала.

4.4 Подходит ли детектор шума Баркгаузена для проверки партий?

Обнаружение шума Баркгаузена можно использовать для неразрушающей оценки состояния поверхности ферромагнитных материалов. На сигнал влияют ткань, твердость, остаточное напряжение, материал и условия обнаружения, и определенное значение сигнала не может быть напрямую интерпретировано как фиксированная глубина ожога. При производстве серийных колец подшипников условия проверки могут быть установлены по эталонным образцам, проверены подозрительные изделия, а при необходимости для проверки могут быть использованы кислотное травление, микротвердость или металлографические методы.

5. Как обнаружить дефекты материала подшипников?

5.1 Каковы типичные отклонения от нормы материалов подшипниковой стали?

5.2 Почему неметаллические включения влияют на усталостную долговечность подшипников?

Во время работы подшипника между телами качения и дорожкой качения постоянно возникает периодическое контактное напряжение.
Для типичных контактов качения Герца большие значения некоторых критических составляющих напряжения сдвига могут располагаться ниже поверхности материала. Поэтому некоторые усталостные трещины изначально не появляются на видимой поверхности дорожек качения, а образуются под поверхностью. Когда неметаллические включения расположены в зоне высоких циклических напряжений, вокруг них может возникать локальная концентрация напряжений из-за различных упругих свойств, характеристик теплового расширения и состояния межфазной связи между включениями и стальной матрицей. После большого количества циклов контакта качения трещины могут возникать вблизи включений или на границе между включениями и матрицей и постепенно распространяться по недрам. После того, как трещины продолжают развиваться и соединяться с поверхностью дорожки качения, местные материалы могут отваливаться, образуя усталостное растрескивание.
Однако не вся контактная усталость при качении начинается под поверхностью. Плохая смазка, загрязнения и повреждения поверхности также могут привести к образованию трещин на поверхности.

5.3 Почему расположение включений влияет на анализ отказов?

Два включения одинакового размера могут по-разному влиять на усталостную долговечность подшипника.

Один расположен ниже основной зоны контакта качения, где циклические напряжения высоки; другой находится далеко от основной зоны контактной нагрузки. Несмотря на схожие размеры, существуют различия в местных стрессовых условиях. Следовательно, анализ разрушения должен не только подтверждать наличие включений, но и наблюдать его пространственную взаимосвязь с возникновением трещины.

При подозрении на подповерхностную усталость, вызванную включениями, сосредоточьтесь на проверке:

• Находится ли начало трещины ниже поверхности дорожки качения.
• Есть ли включения или другие неоднородности материала в исходной области.
• Соответствует ли направление распространения трещины механизму контактной усталости качения.
• Есть ли в окружающей зоне вмятины от загрязнений, поверхностные трещины или следы ненормальной нагрузки.
• При необходимости можно использовать анализ разрушения, металлографический поперечный разрез и SEM/EDS-контроль.

Некоторые многоцикловые контактно-усталостные разрушения при качении также могут иметь особые поверхности разрушения или структурные характеристики, связанные с ростом внутренних трещин. Однако механизм их образования необходимо анализировать в сочетании с материалами и условиями работы, и причину отказа нельзя определить только на основе одной морфологии.

5.4 Как обнаружить неметаллические включения в подшипниковой стали?

Для подшипниковых сталей, таких как GCr15 и 100Cr6, можно выполнить микроскопическую сортировку в соответствии с ISO 4967 или ASTM E45 в соответствии с применимыми требованиями. Перед тестированием следует уточнить место, направление, количество и метод подготовки пробы.
В случае вышедших из строя подшипников можно использовать SEM/EDS для анализа подозрительных включений вблизи начальной точки растрескивания и определения их морфологии и элементного состава. Следует отметить, что анализ локальных включений в зоне разрушения и оценка чистоты материала, проводимая в соответствии с предписанным отбором проб, относятся к разным целям испытаний и не могут быть напрямую заменены друг другом.

5.5 Какой рейтинг включения необходим для того, чтобы считаться квалифицированным?

Не существует единых ограничений по включению, применимых ко всем подшипникам. ISO 4967 и ASTM E45 предоставляют соответствующие методы испытаний и оценки, а фактические требования приемки должны определяться на основе спецификаций материалов и технических соглашений о закупках. При просмотре отчета покупатель должен подтвердить марку материала, плавку, метод отбора проб, результаты оценки и основу приемки. Отчет только с заключением «PASS», но без конкретных ограничений и информации о партии, трудно использовать для углубленного аудита качества.

5.6. Почему могут возникнуть проблемы с термообработкой, даже если твердость подшипника соответствует требованиям?

Требования к твердости для некоторых изделий из высокоуглеродистой хромсодержащей стали могут находиться в диапазоне примерно 58–64 HRC, но конкретный предел должен определяться на основе материала, типа подшипника и технических характеристик. Квалифицированная общая твердость не может исключить локальные структурные аномалии, тепловые повреждения при шлифовании, трещины или проблемы с контролем остаточного аустенита. Для высоконадежных подшипников следует добавить проверку состояния конструкции и поверхности с учетом рисков, связанных с продуктом, и технических требований.

6. Как отличить производственный брак от монтажных, смазочных и эксплуатационных повреждений?

6.1 Если подшипник отслоился преждевременно, с чего начать поиск неисправности?

Когда в подшипниках 6205 на горнодобывающем конвейерном оборудовании происходит преждевременное растрескивание дорожек качения, предприятие обычно в первую очередь уделяет внимание материалу подшипника и качеству изготовления. Но при разборке и осмотре больше всего обращает на себя внимание то, какие следы остаются вокруг отслоения. На поверхности дорожек качения может быть несколько неровностей, а возле некоторых из них произошло микроотслаивание. Этот тип повреждения легко напоминает попадание внешних твердых частиц в зону контакта качения. Далее необходимо проверить сальники, загрязненность смазкой и чистоту установки подшипников. В смазке присутствуют твердые частицы, а на дорожке качения имеются ямки, соответствующие проникновению частиц. Эти два типа доказательств могут поддерживать друг друга. На этом этапе основное внимание следует обратить на источник загрязнения и надежность уплотнений.
Другой тип образца может выглядеть совершенно иначе. На поверхности дорожек качения нет явных плотных вмятин, но шелушение постепенно распространяется с локальных участков. Аналитикам отказов необходимо дополнительно изучить состояние конструкции вблизи начальной точки растрескивания, чтобы подтвердить наличие включений, внутренних трещин или других нарушений сплошности материала. После обнаружения включения необходимо также наблюдать связь между ним и зарождением трещины. Тот факт, что включение оказалось в зоне скола, не означает, что оно должно было быть первоначальным источником трещины.
Также существуют подшипники, в которых растрескивание явно сосредоточено на стороне дорожки качения, а метки контакта распределены неравномерно. Такой внешний вид более достоин проверки геометрической точности отверстия посадочного места подшипника, центровки системы вала, посадки при установке и фактического направления нагрузки. Деформация посадочного места подшипника может привести к деформации наружного кольца и изменению распределения нагрузки тел качения. Когда локальное контактное напряжение увеличивается, может произойти преждевременное усталостное повреждение, даже если материал и твердость соответствуют требованиям.
Для российского горнодобывающего, металлургического и цементного оборудования эти проблемы усугубляются пылью, ударными нагрузками и непрерывной работой. При проверке на месте необходимо сохранить состояние смазки, зону нагрузки и следы установки, а затем определить объекты лабораторных испытаний на основании морфологии повреждений.

6.2 Какие доказательства необходимы для установления причин отказа?

Факторы производства и факторы использования могут совместно участвовать в процессе отказа. Например, если внутри материала имеются небольшие несплошности, а оборудование в течение длительного времени подвергается аномальным эксцентричным нагрузкам, усталостные трещины могут образоваться раньше. Практический анализ обычно требует сначала определить наиболее вероятное происхождение трещины, а затем проследить связанные с ней факторы на пути распространения повреждения.

7. Процесс обнаружения дефектов производства подшипников: от предварительного скрининга на месте до лабораторной проверки.

7.1 Какую информацию следует фиксировать при выездной проверке?

Для вышедших из строя подшипников большое значение имеет исходное состояние до разборки. Распределение смазки, следы загрязнения, направление установки и состояние контакта седла подшипника — некоторую информацию сложно восстановить после очистки или повторной сборки.

После завершения исходной записи выполняются очистка, проверка с увеличением и необходимые неразрушающие испытания.

7.2 Когда его необходимо отправить в лабораторию?

Проводить профессиональное тестирование рекомендуется в следующих ситуациях:

• Причина трещины наконечника неизвестна и связана с безопасностью оборудования.
• Несколько продуктов из одной партии имеют схожие отклонения.
• Дорогостоящее оборудование неоднократно выходит из строя преждевременно.
• Необходимо различать тепловое повреждение при шлифовке и рабочий перегрев.
• Подозрение на включения материала или аномалии тканей.
• Для разрешения споров по качеству требуются технические доказательства.

Объекты тестирования следует выбирать с учетом конкретных проблем, и нет необходимости использовать один и тот же полный набор решений для тестирования для всех подшипников.

7.3 Как после обнаружения отклонений определить, соответствует ли подшипник требованиям?

В случае неподтвержденных отклонений выпуск следует приостановить и провести повторную проверку. Когда аналогичные проблемы возникают в нескольких продуктах из одной партии, необходимо также проверить, происходят ли они из одной и той же печи, партии термообработки или процесса измельчения, и определить объем изоляции с учетом риска.

7.4 Как должно быть оформлено заключение в протоколе испытаний?

Отчет должен включать информацию об образце, методах тестирования, условиях тестирования, результатах, основе приемки и необходимые записи изображений. В заключительном разделе необходимо четко разграничить подтвержденные аномалии, возможные механизмы формирования и факторы, которые еще не исключены. Например, проверка может подтвердить наличие где-то трещины, но при отсутствии записей об установке и эксплуатации недостаточно определить, что она образовалась на этапе производства.

8. На какие стандарты ISO и ASTM следует ссылаться при проверке качества подшипников?

ISO 15243 в основном используется для классификации повреждений и отказов подшипников качения и не является универсальным стандартом приемлемости производственных дефектов.
ISO 14104 предназначен для обнаружения кислотным травлением и отпуском поверхности после шлифования зубчатых колес. Его метод и принцип можно использовать в качестве эталона для соответствующих испытаний, но его нельзя напрямую рассматривать как применимую спецификацию приемки для всех колец подшипников.
При официальном принятии соответствующего стандарта также необходимо проверить его текущую версию, сферу применения и конкретные требования в техническом соглашении.

9. Как российские промзакупки оценивают качество производства поставщиков подшипников?

9.1 Какую информацию о качестве следует получить при покупке подшипников?

В обычных промышленных подшипниках основное внимание обычно уделяется проверке модели, размера, зазора и заданных заводских характеристик.
Для оборудования с высокой нагрузкой, непрерывной работой или высокими затратами на остановку могут быть добавлены требования к отслеживанию материалов, термической обработке и специальным проверкам с учетом рисков.

9.2 Как определить достоверность отчета о качестве поставщика?

В качестве примера возьмем российского покупателя, заказавшего партию радиальных шарикоподшипников 6205 C3. В отчете о размерах, предоставленном поставщиком, указано только «PASS», но нет никаких оснований для партий, размеров или допусков, что затрудняет проверку фактического уровня качества покупателем. Более ценные отчеты будут соответствовать конкретным заказам и их можно будет отслеживать по соответствующим производственным партиям.

Для критически важного оборудования следует также обратить внимание на то, есть ли у поставщика ненормальные процессы изоляции продукта, повторной проверки и корректирующих действий.

9.3. Когда отечественные подшипники заменяют импортные, почему мы не можем просто сравнить размер и твердость?

При замене импортных подшипников, таких как SKF, FAG, NSK и т. д., одинаковый размер не означает, что внутренняя конструкция и рабочие характеристики точно такие же. Покупатель должен также проверить сепаратор, точность, зазор, уплотнение, смазку, грузоподъемность и применимую температуру. Для российского горнодобывающего, металлургического и цементного оборудования на выбор также влияют пыль, ударные нагрузки, время непрерывной работы и условия обслуживания. Поставщикам следует подтверждать альтернативы на основе исходной модели, условий эксплуатации оборудования и технических требований, а не обещать одинаковый срок службы только на основе аналогичных внешних размеров.

10. Случаи выявления производственных дефектов подшипников: от обнаружения аномалий до определения причины

10.1 Случай 1: дорожка качения подшипника 6205 ненормальна, почему меняется оценка пригорания?

Для партии радиальных шарикоподшипников 6205, которые еще не были введены в эксплуатацию, при заводском осмотре был обнаружен локальный цветовой контраст в отдельных дорожках качения. Первоначальное подозрение было сосредоточено на процессе измельчения. После очистки дорожки качения локальный контраст все еще был виден, поэтому инспектор по качеству изолировал подозрительные детали и проверил соответствующие записи обработки шлифования. Затем организуйте испытание на кислотное травление. В этом примере при повторном осмотре подозрительная область по-прежнему имела аномальный контраст, и в центре внимания исследования оказалось влияние тепла при шлифовании. Однако результаты микротвердости не показали явного местного размягчения или упрочнения. Этот результат не совсем согласуется с первоначальным суждением об ожоге при шлифовании. Инженерам необходимо еще раз проверить, стабилен ли процесс кислотного травления, связан ли аномальный контраст с исходным состоянием поверхности, и наблюдать фактическую структуру соответствующей области посредством металлографического анализа. В металлографическом шлифе не обнаружено аномальных тканей, поддерживающих термическое повреждение при шлифовании. В настоящее время имеющихся доказательств недостаточно для подтверждения ожогов от измельчения, и первоначальное решение необходимо пересмотреть. Последующие решения по-прежнему необходимо принимать на основе применимых требований приемки относительно увеличения количества испытаний или уничтожения образцов. Другой результат испытаний может указывать на иной вывод: аномальный участок кислотного травления соответствует месту локального снижения твердости, а шлиф показывает, что в шлифовальном поверхностном слое имеются соответствующие закалочные структурные изменения. В этом случае термическое повреждение шлифования имеет более достаточную доказательную базу, и фокус исследования может в дальнейшем сместиться на параметры шлифования, условия охлаждения и соответствующие производственные партии.

10.2 Случай 2: Сферический роликоподшипник 22216 отслоился преждевременно. Это материальный дефект или повреждение от загрязнения?

Сферический роликоподшипник 22216 на горнодобывающем оборудовании проработал значительно меньше, чем ожидалось. После разборки дорожка частично отслоилась. Покупатель сначала усомнился в качестве подшипниковой стали. Однако, наблюдая за поверхностью дорожки качения вокруг отслаивания, можно обнаружить множество неровностей, а возле некоторых из них образовались микроотслаивания. Эти следы выводят вопрос о загрязнении в сферу расследования. Далее проверьте уплотнения и состояние смазки. В примере была неисправность уплотнительной части, а также в смазке были обнаружены посторонние твердые частицы. Эти данные согласуются с механизмом, при котором частицы попадают в дорожку качения, локальные контактные напряжения увеличиваются и развивается последующее усталостное растрескивание. Факторы материала все еще необходимо проверять, особенно если есть подозрения на наличие внутренних разрывов вблизи источника растрескивания. При дальнейшем микроскопическом анализе инженерам необходимо подтвердить расположение очагов трещин относительно включений и сравнить результаты испытаний материала с техническим соглашением о закупке. Класс материала в примере соответствует согласованным требованиям, а доказательства загрязнения на месте относительно убедительны. Приоритета на этом этапе заслуживает надежность уплотнений, чистота смазки и методы обслуживания. Однако результаты контроля материалов, соответствующие требованиям, не означают, что все производственные факторы устранены. Если впоследствии в неиспользованных подшипниках той же партии будут обнаружены отклонения, выходящие за допустимые пределы, производственный процесс все равно необходимо пересмотреть.

11. Часто задаваемые вопросы

1. Если на поверхности нового подшипника обнаружены небольшие трещины, можно ли его продолжать использовать?
Сначала его следует изолировать и подвергнуть соответствующему неразрушающему контролю. Подтвержденные трещины в критических несущих зонах не следует освобождать или вводить в эксплуатацию без инженерной оценки и обработки, соответствующей применимым требованиям.

2. Можно ли увидеть невооруженным глазом ожоги от шлифования подшипников?
неопределенный. Некоторые термические повреждения не имеют видимого изменения цвета и требуют идентификации с помощью проверенного кислотного травления, шума Баркгаузена или металлографического исследования.

3. Если твердость подшипника достигает 58–64 HRC, означает ли это, что качество термообработки соответствует требованиям?
не могу. Конкретный диапазон твердости должен определяться техническими требованиями к изделию. Квалифицированная твердость не исключает локальных структурных нарушений, трещин и тепловых повреждений при шлифовке.

4. Если подшипник отслаивается через несколько дней использования, можно ли считать это дефектом материала?
не могу. Необходимо проверить начальную точку растрескивания, загрязнения смазки, нагрузку, состояние установки и структуру материала, чтобы подтвердить основной механизм отказа.

5. В чем разница между магнитопорошковым контролем и металлографическим контролем?
Магнитопорошковый контроль используется для обнаружения поверхностных и приповерхностных неоднородностей ферромагнитных материалов; металлографическое тестирование используется для наблюдения за структурой и микроскопическими отклонениями при подготовке проб. Они имеют разное применение.

6. Какие протоколы испытаний необходимы для приобретения промышленных подшипников китайского производства?
Обычным подшипникам можно отдать приоритет при проверке материалов, размеров, зазоров и заданных характеристик. Затем к ключевому оборудованию добавятся требования к термообработке, металлографии, неразрушающему контролю и отслеживанию партий с учетом рисков.

12. Заключение: Как более надежно оценить качество изготовления подшипников?

Принятие решения о производственных дефектах подшипников должно начинаться с конкретного повреждения, выбирать соответствующие методы обнаружения и сопоставлять результаты с производственными записями, состоянием установки и условиями эксплуатации. Целью обнаружения трещин является подтверждение истинной несплошности; при шлифовании прижоги необходимо проверить структуру поверхности и изменение твердости; Анализ дефектов материала должен быть сосредоточен на включениях, подповерхностных усталостных трещинах и их связи с причиной разрушения. В отношении российского горнодобывающего, металлургического, цементного оборудования и оборудования непрерывного действия покупатели должны также обращать внимание на отслеживаемость партий поставщика, записи проверок и возможности нештатного обращения. Если вам необходимо оценить качество промышленных подшипников или выбрать отечественные альтернативы импортным подшипникам, вы можете предоставить поставщику модель подшипника, применяемое оборудование, условия эксплуатации, количество закупок и требования к качеству для подтверждения применимых спецификаций, объектов проверки и соответствующей технической документации.
