Это один и тот же подшипник 22220, почему срок службы может отличаться в несколько раз? 7 ключевых факторов, влияющих на срок службы сферических роликоподшипников​

1. Почему срок службы подшипников одной и той же модели 22220 настолько разный?​

При эксплуатации и техническом обслуживании оборудования, закупке оборудования и работе по модификации оборудования, когда большинство инженеров и покупателей выбирают подшипники, они обычно сосредотачиваются на трех основных условиях: соответствует ли модель, соответствует ли установочный размер и выгодна ли покупная цена. В отрасли существует общее понимание: если подшипник имеет номер модели 22220, а стандартные размеры внутреннего диаметра составляют 100 мм, наружный диаметр составляет 180 мм, а ширина составляет 46 мм, их можно использовать взаимозаменяемо, и не будет существенной разницы в общих характеристиках и сроке службы.​

Однако большое количество реальных случаев эксплуатации фронтового промышленного и горнодобывающего оборудования зачастую противоречит этому пониманию. Мы собрали большое количество случаев эксплуатации и технического обслуживания подшипников отечественного и зарубежного оборудования тяжелой промышленности, в которых контраст между двумя наборами типичных данных о рабочих условиях очень значителен:​

Только что замененный подшипник 22220 на промышленном предприятии страдал от постоянной аномальной вибрации, чрезмерного повышения температуры, ненормального шума оборудования и других неисправностей всего через 3 месяца эксплуатации, что потребовало аварийного отключения и замены. Однако на другом заводе с аналогичными условиями труда тот же подшипник 22220 той же модели и технических характеристик может работать стабильно и непрерывно более 2 лет без каких-либо аномальных неисправностей.​

Разница в реальном сроке службы между одинаковыми сферическими роликоподшипниками стандарта 22220 может быть в несколько раз больше. Основная причина определяется не только моделью и габаритными размерами. Фактический срок службы подшипника составляетПроектирование внутренней конструкции, выбор зазора, схема смазки, точность установки, состояние центровки оборудования, рабочая среда, качество изготовления продукцииРезультат совместного действия семи измерений. Неправильный выбор или эксплуатация любого звена может привести к преждевременному усталостному выходу из строя стандартных подшипников, косвенно увеличивая потери при простое оборудования, а также затраты на эксплуатацию и техническое обслуживание.​

2. Подробное объяснение условий работы сферических роликоподшипников 22220.

Для научного выяснения основных причин разницы в сроке службы однотипных подшипников в первую очередь необходимо уточнить конструктивные характеристики и границы адаптации сферических роликоподшипников 22220, а также подобрать модели и детали, соответствующие потребностям условий работы, что является основой обеспечения стабильной и длительной работы подшипников.​

1. Основные структурные особенности​

22220 — это универсальный двухрядный сферический роликоподшипник для тяжелой промышленности. В основной конструкции используются два ряда симметричных роликов со сферической дорожкой качения на наружном кольце. Он обладает адаптивными характеристиками самовыравнивания и может в некоторой степени компенсировать небольшое смещение вала и проблемы с отклонением вала, возникающие во время работы оборудования. Допуск адаптации к рабочему состоянию лучше, чем у обычных роликовых подшипников.​

2. Основные преимущества производительности​

Отличная радиальная несущая способность: может адаптироваться к средним и высоким радиальным нагрузкам для удовлетворения потребностей долгосрочной непрерывной работы оборудования с большими нагрузками;​

Высокая устойчивость к деформации и адаптируемость: совместимость с нестандартными условиями, такими как небольшой изгиб вращающегося вала и небольшое смещение при установке;​

Хорошая ударопрочность: он может выдерживать переменные нагрузки, вызванные запуском и остановкой оборудования, а также ударами материалов, и имеет более широкую адаптируемость к условиям работы.​

3. Основные сценарии применения​

Благодаря своим сбалансированным и комплексным характеристикам подшипники 22220 широко используются в тяжелом промышленном оборудовании, таком как горные дробилки, вибрационные грохоты, промышленные конвейеры, оборудование для производства бумаги, редукторы и большие вентиляторы. Они также широко используются в качестве опорных подшипников в промышленных и горнодобывающих отраслях с высокими холодами и тяжелыми нагрузками, таких как Россия и Центральная Азия.​

3. Факторы, влияющие на срок службы 1: Внутренние различия в конструкции, производительность одной и той же модели неодинакова.

У многих сотрудников по закупкам, эксплуатации и техническому обслуживанию возникает недопонимание: они считают, что основные характеристики подшипников унифицированной модели 22220 национального стандарта различных марок и партий в основном одинаковы. Фактически национальный стандарт унифицирует лишь внешний вид и установочные размеры подшипников.Не существует обязательного единого стандарта для конструкций сердечников, таких как внутренняя структура, параметры роликов и технология дорожек качения.У разных производителей разные планы проектирования и идеи оптимизации процессов, что напрямую влияет на базовую усталостную долговечность и верхний предел нагрузки подшипника.​

1. Конструкция и расположение роликов​

Имеются дифференцированные планы оптимизации расположения роликов, размерных параметров и количественного оформления подшипников 22220 разных марок. Производители высококачественных подшипников в отрасли оптимизируют плотность расположения роликов и коэффициент контакта с учетом структурной безопасности. Увеличивая общую площадь контакта и распределяя одноточечные нагрузки, они могут снизить удельное давление роликов и дорожек качения, а также уменьшить усталостные потери металла, тем самым улучшая долговременную эксплуатационную стабильность подшипников. Различия в конструкции конструкций разных производителей являются одной из важных причин различий в несущей способности и сроке службы одного и того же подшипника.​

2. Различия в процессе доработки дорожки качения​

Высококачественные подшипники 22220 обеспечивают оптимизацию поверхности и тонкую полировку внутренних и внешних дорожек качения, чтобы сделать зону контакта между роликами и дорожками качения более однородной, эффективно снизить концентрацию локальных напряжений и снизить вероятность отказа из-за точечной коррозии дорожек качения и отслаивания кромок. Для подшипников, изготовленных традиционными способами, шероховатость поверхности дорожки качения и точность поверхности контролируются относительно слабо. Длительная эксплуатация склонна к неравномерным местным нагрузкам, что ускоряет износ и старение компонентов.​

3. Расширенная дифференциация структуры E-типа.

В настоящее время представленные на рынке подшипники 22220 делятся на две конструкции: обычного типа и усиленного типа 22220 Е. Усиленный подшипник эффективно повышает номинальную грузоподъемность за счет повторения конструкции внутренней конструкции и оптимизации пути передачи нагрузки и больше подходит для суровых условий работы, включая 24-часовую непрерывную работу, большие нагрузки и высокочастотные воздействия. Структурные параметры обычного подшипника больше подходят для сценариев легкой нагрузки и прерывистой работы. При сочетании тяжелой промышленности и тяжелых условий труда вероятность преждевременного выхода из строя возрастает.​

4. Фактор 2, влияющий на срок службы: Неправильный выбор зазора подшипника (основной фокус)​

Выбор зазора является основным параметром, влияющим на стабильность работы и срок службы подшипников 22220. Это также ключевой момент выбора при эксплуатации и обслуживании оборудования на предприятиях горнодобывающей и тяжелой промышленности России. В тяжелых условиях работы, таких как низкая температура, большая нагрузка и непрерывная работа, большинство проблем преждевременного выхода подшипников из строя можно объяснить несоответствием между выбором зазора C0, C3 и C4 и условиями работы.​

1. Сценарии адаптации для разных зазоров​

Стандартный зазор C0: Подходит для обычного механического оборудования с нормальной температурой, нормальной нагрузкой, стабильными условиями работы и требованиями средней точности. Он больше подходит для сценариев эксплуатации с небольшими колебаниями повышения температуры и отсутствием экстремального воздействия на окружающую среду.​

C3/C4 большой зазор: Специально адаптировано к условиям тяжелой промышленности: высокой температуре, сильному холоду, тяжелым нагрузкам и круглосуточной бесперебойной работе. Оставляя достаточный запас на тепловое расширение и деформацию, он позволяет избежать задержек в работе и проблем с перегрузкой. Это предпочтительное решение для суровых промышленных и горнодобывающих условий.​

2. Принцип неисправности при неправильном выборе зазора​

В процессе непрерывной работы оборудования температура корпуса подшипника будет постепенно повышаться. При нагревании внутреннего кольца подшипника оно немного расширяется и сжимает внутренний рабочий зазор. Если подшипники со стандартным зазором C0 выбраны в условиях большой нагрузки и непрерывной работы, внутренний зазор приблизится к критическому значению после теплового расширения. Ролики и дорожки качения будут пережаты, и локальное напряжение возрастет. Длительная эксплуатация может легко привести к аномальному нагреву подшипников, ожогам дорожек качения, усталостному растрескиванию и другим неисправностям.​

3. Примеры реальных условий труда на российских шахтах

Сценарии применения:Россия, Сибирский железный рудник · Система привода главной конвейерной ленты​

Полные параметры условий эксплуатации оборудования:​

Тип оборудования: Приводная сторона ленточного конвейера для тяжелых условий эксплуатации.

Соответствующие подшипники: двухрядные сферические роликоподшипники 22220.

Диаметр вала оборудования: 100 мм (стандартное исполнение)​

Рабочая скорость: 480 об/мин​

Режим работы: 24 часа непрерывной работы.

Температура окружающей среды: экстремально низкая температура -35 ℃.

Рабочая среда: высокая концентрация железорудной пыли, постоянная ударная нагрузка​

Исходная конфигурация и проблемы с работой:​

Оригинальное оборудование: подшипник со стандартным зазором 22220 C0 + обычная универсальная смазка на литиевой основе.

Очевидные характеристики неисправности проявились через 4 месяца фактической эксплуатации:​

Рабочая температура подшипника ненормально повышается до 95 ℃.

Эффективное значение скорости вибрации оборудования возросло до 4,8 мм/с (превышая стандарт).​

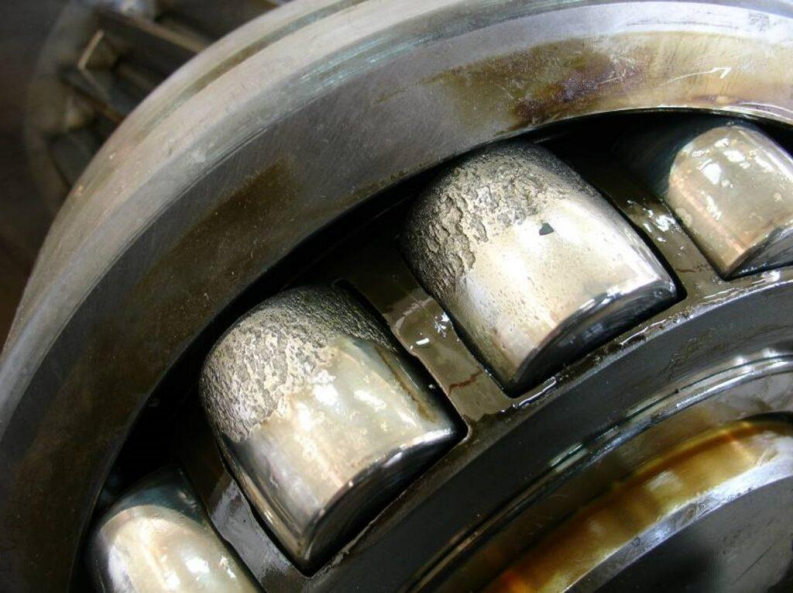

Проверка при разборке показала, что дорожка качения наружного кольца подшипника устала и отслоилась на большой площади, а смазка высохла и обуглилась.

Основная причина неудачи: Обычная смазка имеет недостаточную текучесть в условиях низких температур, и образование масляной пленки отстает на этапе запуска; постоянное повышение температуры при работе приводит к расширению внутреннего кольца, а недостаточный запас по CO0 вызывает локальную перегрузку экструзии; Проникновение пыли усугубляет абразивный износ, а множество факторов вызывают быстрый выход подшипников из строя.​

План оптимизации и результаты реализации:​

Заменены подшипниками с большим зазором 22220 C3, оснащенными низкотемпературной противозадирной смазкой с противозадирными свойствами, при этом оптимизирована структура уплотнения торцевой крышки подшипника и повышена защита от пыли.​

Измеренные данные после преобразования: установившаяся рабочая температура подшипника упала примерно до 52°C, значение вибрации оборудования было стабильным в пределах нормального диапазона 1,2 мм/с, не было аномального повышения температуры, аномального шума и проблем с вибрацией, а общий срок службы подшипника увеличился более чем в 3 раза.​

5. Факторы, влияющие на срок службы 3: Неправильная схема смазки — важная причина раннего выхода из строя​

Основываясь на большом количестве случаев разборки и анализа неисправностей промышленных и горнодобывающих подшипников,Ненормальное состояние смазки — одна из важных причин раннего выхода из строя подшипников 22220.. Система смазки является основной системой защиты, обеспечивающей стабильную работу подшипников. Такие проблемы, как несоответствие моделей смазок, необоснованные объемы заливки, старение смазки и несвоевременная ее замена, разрушают защитный эффект масляной пленки подшипника и сокращают срок службы. Эта проблема особенно заметна в чрезвычайно холодных промышленных и горнодобывающих регионах России.​

1. Модель смазки не соответствует условиям работы​

Температура промышленной и горнодобывающей среды в России зимой обычно колеблется от -30°C до -50°C. Текучесть обычной смазки общего назначения на литиевой основе значительно снижается в условиях сверхнизких температур. Стартовое сопротивление подшипника значительно увеличится, а равномерная и эффективная защитная масляная пленка не сможет быстро образоваться. Часто возникает сухое трение и граничное трение между роликом и дорожкой качения, что ускоряет износ компонентов.​

Для условий работы в условиях высоких и низких температур промышленность обычно отдает приоритет низкотемпературной смазке PAO, смазке EP для противозадирных давлений и смазке на основе полимочевины, которые могут обеспечить текучесть и адгезию в средах со сверхнизкими температурами и продолжают обеспечивать стабильную смазочную защиту подшипников.​

2. Необоснованный контроль количества заливаемой смазки​

При эксплуатации и техническом обслуживании на месте распространено заблуждение, что «чем больше смазки вы добавите, тем лучше будет защитный эффект». Чрезмерное заполнение приведет к накоплению смазки внутри подшипника, что значительно увеличит сопротивление перемешиванию во время работы оборудования, что приведет к аномальному повышению температуры, ускорению окислительного разрушения и выходу смазки из строя. Недостаточное заполнение не приведет к образованию непрерывной и полной масляной пленки, а прямой контакт и трение металлических деталей постепенно приведет к таким повреждениям, как точечная коррозия и износ.​

6. Факторы, влияющие на срок службы 4: Неправильный метод установки, распространенные причины преждевременного выхода из строя новых подшипников​

Во многих сценариях заводской эксплуатации и технического обслуживания такие проблемы, как кратковременный ненормальный шум, нагрев и повреждения, возникали после установки новых подшипников 22220. После устранения проблем с качеством самого продукта,Неправильная установка – частая причина преждевременного выхода из строя новых подшипников..​

1. Насильственная установка прослушивания

Нестандартные операции, которые часто происходят на месте: ударьте молотком по внутреннему и наружному кольцам подшипника для принудительной установки соосности. Эта операция позволяет легко произвести экструзионные углубления на поверхности дорожки качения подшипника и ролика и в то же время сформировать микроскопические трещины, невидимые невооруженным глазом. Трещины постепенно расширяются в процессе эксплуатации оборудования, что в конечном итоге приводит к усталостным повреждениям и преждевременному выходу подшипника из строя.​

2. Ход блокировки конического подшипника слишком велик​

Сферические роликоподшипники с коническим отверстием 22220K используются в широком спектре применений, но во время установки и ввода в эксплуатацию могут возникнуть проблемы с чрезмерной блокировкой. Чрезмерное выдвижение стопорной втулки приведет к искусственному сжатию внутреннего зазора подшипника, что приведет к уменьшению рабочего зазора. Когда оборудование работает на высокой скорости, сопротивление трения резко возрастает, а повышение температуры превышает стандартное, что приводит к ожогам дорожек качения, износу компонентов и другим неисправностям.​

Стандартизированные требования к процессу установки: после установки подшипника необходимо определить радиальный рабочий зазор, ход продвижения втулки и повышение рабочей температуры, чтобы убедиться, что зазор находится в стандартном и разумном диапазоне, а также избежать повреждений, вызванных искусственными отклонениями при установке.​

7. Факторы, влияющие на срок службы 5: Отклонение соосности оборудования и выход из строя посадочного места подшипника​

Многие специалисты по эксплуатации и техническому обслуживанию имеют когнитивные искажения: они полагают, что сферические роликоподшипники обладают адаптивной функцией самовыравнивания, которая может компенсировать различные отклонения при установке и ошибки выравнивания оборудования, и являются «универсальными подшипниками», способными адаптироваться ко всем условиям работы. Фактически, существуют четкие конструктивные ограничения возможностей центровки подшипника.Серьезные перекосы оборудования и сбои при установке седла подшипника не могут быть компенсированы собственной функцией самовыравнивания подшипника..​

Если точность обработки посадочного места подшипника недостаточна и установка несоосна, отклонение центрирования вала оборудования превысит стандартное, и во время работы подшипника возникнет очевидная эксцентриковая нагрузка. Нагрузка будет сконцентрирована на местном ролике и дорожке качения, вызывая чрезмерный износ с одной стороны, микроразболтанность внутреннего кольца, ненормальный износ тела вала и другие проблемы. Длительная эксплуатация будет продолжать усугублять усталостное растрескивание подшипников.​

Для непрерывно работающего оборудования в тяжелой промышленности рекомендуется регулярно корректировать отклонения при установке оборудования посредством лазерной калибровки центровки, анализа данных вибрации, мониторинга рабочей температуры и т. д., чтобы избежать несбалансированных потерь нагрузки.​

8. Факторы, влияющие на продолжительность жизни. 6. Загрязнение рабочей среды ускоряет выход из строя подшипников.

Тяжелые условия труда на площадке являются важным внешним фактором, усугубляющим старение и выход из строя подшипников 22220. В типичных промышленных и горнодобывающих сценариях, таких как российские шахты и порты, загрязнение оказывает особенно значительное влияние на срок службы подшипников.​

Горнодобывающее оборудование в течение длительного времени подвергается воздействию твердых пылевых сред, таких как порошок железной руды, угольный порошок и каменный порошок, а портовое оборудование постоянно подвергается воздействию солевых брызг и водяного пара с высокой влажностью. Мелкая пыль и водяной пар могут проникнуть внутрь через зазор уплотнения подшипника, загрязняя исходную смазку, вызывая ее агломерацию, ухудшение качества и потерю смазывающих свойств; в то же время твердая пыль образует абразивы, усугубляя абразивный износ дорожек качения и роликов и постепенно снижая точность работы и срок службы подшипника.​

Решения по оптимизации, обычно используемые в отрасли: используйте подшипники 22220 с усиленными уплотнительными конструкциями, создайте механизм эксплуатации и технического обслуживания для регулярного заправки и замены смазки, а также одновременно оптимизируйте пыленепроницаемые и влагозащищенные защитные конструкции оборудования, чтобы максимизировать изоляцию загрязняющих веществ от проникновения.​

9. Факторы, влияющие на продолжительность жизни 7: Различия в качестве изготовления и выборе продукции​

Менталитет выбора низких цен в процессе закупок часто приводит к высоким скрытым затратам на эксплуатацию и техническое обслуживание завода. Ценовой диапазон тех же подшипников 22220 на рынке широк. Может показаться, что покупка по низкой цене удешевляет расходные материалы, но на самом деле она легко может привести к выходу оборудования из строя и простою.​

Подшипники 22220 разных марок имеют разные сорта сырья, процессы термообработки и стандарты контроля точности. Некоторые недорогие продукты ограничены процессом и стоимостью. У них могут быть такие проблемы, как средняя чистота стали, недостаточная стабильность термообработки и слабый контроль допусков размеров. В тяжелых условиях работы с большой нагрузкой и постоянным воздействием их усталостная прочность и износостойкость относительно слабы, что затрудняет адаптацию к требованиям долгосрочной стабильной работы.​

Из комплексного учета затрат на эксплуатацию и техническое обслуживание оборудования: стоимость покупки одного обычного подшипника 22220 относительно невелика, но совокупная стоимость однодневного отключения промышленного и горнодобывающего оборудования для сокращения производства, труда по техническому обслуживанию и потери производственных мощностей чрезвычайно высока. Потери от простоя, вызванные частой заменой недорогих подшипников, часто намного превышают разницу в цене самого подшипника.Недорогие расходные материалы с недостаточной экономической эффективностью в конечном итоге приведут к увеличению общих затрат на эксплуатацию и техническое обслуживание оборудования..​

10. Обзор реальных промышленных и горнодобывающих кейсов: оптимизация ресурса подшипников сибирского железорудного конвейера

Чтобы дополнительно интуитивно объяснить влияние множества факторов на срок службы подшипников 22220, мы объединили проект отслеживаемой трансформации на месте эксплуатации железного рудника «Сибирь» в России, чтобы полностью проанализировать причину отказа, план оптимизации и фактические результаты измерений. Все параметры представляют собой измеренные на месте рабочие данные.​

1. Основная информация о проекте​

Местоположение объекта: Сибирь, Россия, участок карьера по добыче железа​

Оборудование для нанесения: приводная часть ленточного конвейера основного материала.

Соответствующие подшипники: сферические роликоподшипники 22220​

2. Стандартизированные параметры условий эксплуатации​

Температура окружающей среды: -35 ℃ (обычно зимой)

Рабочая скорость: 480 об/мин​

Режим работы: 24/7 непрерывная работа без перерывов​

Характеристики условий труда: повышенное содержание железорудной пыли, периодическая ударная нагрузка материала​

Положение установки: приводной шпиндель конвейерной головки, диаметр вала 100 мм​

3. Конфигурация и характеристики неисправности перед преобразованием​

Исходная конфигурация: 22220 C0 стандартный зазор + обычная литиевая смазка на минеральной основе​

Средний срок службы: всего 4 месяца​

Данные о неисправности, измеренные на месте:​

Пиковая рабочая температура подшипника достигает 95 ℃.

Уровень вибрации всей машины вырос до 4,8 мм/с (порог срабатывания сигнализации оборудования 3,0 мм/с).​

Осмотр при разборке: дорожка качения наружного кольца местами отслоилась, смазка высохла и почернела, внутри смешались примеси металла и минерального порошка.

4. Комплексный анализ первопричин неисправностей​

Низкотемпературная среда приводит к ухудшению текучести обычной смазки, и при запуске медленно образуется масляная пленка, что приводит к граничному трению; повышение температуры при непрерывной работе приводит к термическому расширению внутреннего кольца, а недостаточный запас стандартного зазора С0 вызывает экструзионное трение; среда с высоким содержанием пыли на площадке продолжает проникать внутрь подшипника, вызывая абразивный износ, а суперпозиция множества факторов приводит к быстрому усталостному разрушению подшипника.​

5. План целевой оптимизации​

Модернизация подшипника: замените 22220 C0 на 22220 C3 с моделью с увеличенным зазором, подходящей для условий эксплуатации при низких температурах и повышении температуры​

Модернизация смазки: замените низкотемпературную смазку с противозадирными присадками, чтобы обеспечить текучесть при низких температурах -40 ℃ и стабильность при высоких температурах.

Структурная оптимизация: модернизация уплотнительной конструкции торцевой крышки подшипника для повышения защиты от пыли и обрастания.

6. Результаты измерений после модификации​

Результаты мониторинга непрерывной работы оборудования: установившаяся рабочая температура подшипников стабильна на уровне 50–55°C, уровень вибрации оборудования вернулся к качественному диапазону 1,2 мм/с, нет аномального шума и колебаний температуры. Общий срок службы подшипников увеличен более чем в 3 раза, а количество внеплановых простоев оборудования значительно снижено.​
