Анализ причин частого нагрева подшипников виброгрохотов на российских шахтах: от диагностики неисправностей до решений по оптимизации подшипников С3/С4
2026-09-14
1. Основные проблемные места при нагреве подшипников виброгрохотов на российских высокохолодных шахтах.
На российских горнодобывающих предприятиях нагрев подшипников виброгрохота является одной из наиболее частых неисправностей оборудования, с которыми сталкиваются специалисты по эксплуатации и техническому обслуживанию, и наиболее трудноустранимой. Традиционные методы обработки на большинстве шахт очень обширны: если они обнаружат, что температура подшипника превышает стандартную, издает ненормальный шум и выделяет тепло, они сразу же заменяют подшипник новым. Однако зачастую всего через несколько недель те же проблемы с перегревом и сбоями повторяются снова, попадая в порочный круг «частой замены деталей, повторяющихся сбоев и постоянных отключений». Фактически перегрев подшипников виброгрохота – это практически не единственная проблема качества подшипников, а системная проблема адаптации к рабочему состоянию, вызванная наложением четырех основных факторов: выбора зазора подшипника, схемы смазки, защиты уплотнений и технологии монтажа. Это также основная причина того, почему частота отказов подшипников в горнодобывающих районах России намного выше, чем в обычных горнодобывающих районах.

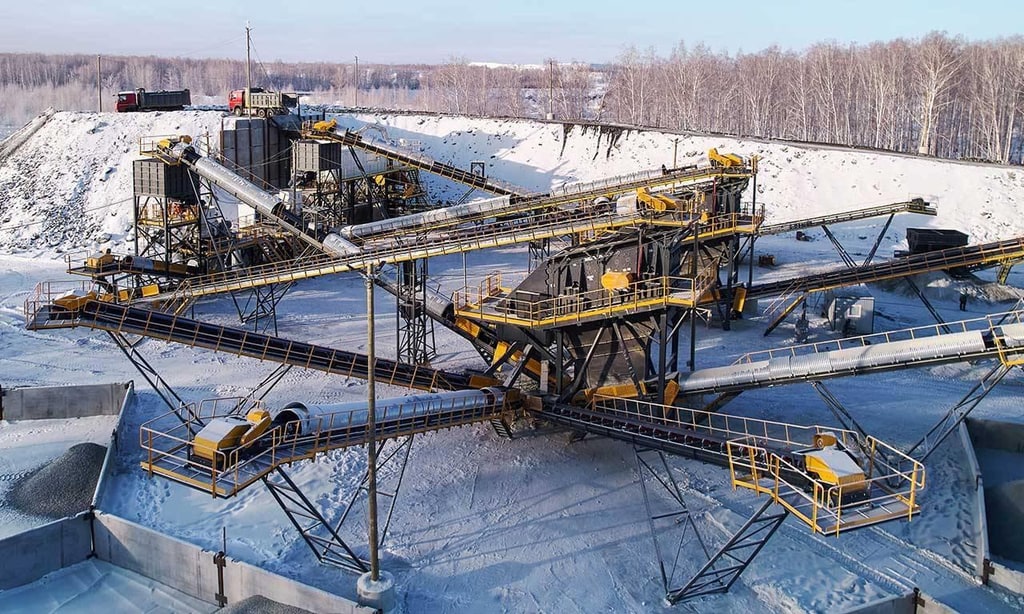

Горнодобывающие районы Сибири и Дальнего Востока России являются типичными экстремальными промышленными и горнодобывающими объектами мира. Производственные линии сортировки железной руды и угля в течение длительного времени находились в суровых условиях с низкими температурами, высокой запыленностью и высокими ударными нагрузками. Вибрационные грохоты в основном размещаются на открытом воздухе и работают 24 часа в сутки в течение года. Им приходится не только выдерживать высокочастотную ударную нагрузку, вызванную дроблением руды, но также иметь дело с чрезвычайно холодным запуском при температуре -30℃~-50℃ зимой, эрозией ледяных и снежных паров, а также постоянным проникновением твердой минеральной пыли внутрь оборудования. Нагрев подшипников и преждевременный выход из строя стали распространенными проблемами оборудования в отрасли.
Аномальный нагрев подшипников – это не просто проблема чрезмерной температуры, это вызовет полную каскадную цепочку отказов:Аномальное повышение температуры подшипников → Ранний выход из строя и износ смазки → Дорожки качения и ролики изношены и деформированы → Вибрация оборудования усиливается → Появляется необычный металлический шум → Внезапное отключение. Как только вибросито отключится, вся производственная линия дробления и сортировки будет заблокирована и парализована. Это не только повлечет за собой высокие затраты на замену деталей подшипников, но также легко приведет к необратимому повреждению седел подшипников и шпинделей. Это приведет к остановке производства, потерям работы и затратам на техническое обслуживание рабочей силы, что приведет к серьезным потерям производственных мощностей и потерям затрат на эксплуатацию и техническое обслуживание рудника.
2. Предыстория: Типичный случай 30-дневного периодического отказа вибрационного грохота на высокохолодных шахтах в России.
Следующие случаиНа основе условий высокочастотных отказов железорудных и угольных шахт Сибири и Дальнего Востока России., который обобщает большое количество данных об отказах подшипников вибрационного грохота, процессов обнаружения и опыта устранения однотипных ошибок и представляет собой очень репрезентативный случай стандартизированного анализа отказов на российских шахтах.
В данном обзоре основное внимание уделяется подшипникам виброгрохота с круглым виброгрохотом в условиях экстремально холодных условий и высокой запыленности в России.30-дневная периодическая лихорадка и повторная неудача.Распространенные проблемы, благодаря стандартизированному тестированию, диагностике при разборке и оптимизации адаптации к рабочему состоянию, мы можем полностью решить болевые точки отрасли, связанные с частой ежемесячной заменой деталей и остановками производства.
Основные параметры рабочего состояния оборудования
| проект | параметр |
|---|---|
| Тип устройства | Круглый вибрационный грохот для руды (основное горносортировочное оборудование) |
| Местоположение неисправности | Подшипник сердечника возбудителя оборудования |
| Скорость оборудования | 750 об/мин |
| режим работы | 24 часа непрерывной работы |
| вариант нагрузки | Высокоударное динамическое нагружение руды |
| Зимняя рабочая температура | -35℃ чрезвычайно холодная среда на открытом воздухе |
| рабочая среда | Проникновение твердой пыли, льда, снега и водяного пара с высокой концентрацией железной руды |
| Оригинальная конфигурация смазки | Смазка на литиевой основе общепромышленного применения. |
График отказов
| Цикл выполнения | Производительность при устранении неисправностей на месте |
|---|---|
| первая неделя | Температура подшипника постепенно возрастает с нормальной температуры 60°C до 75°C. Оборудование не издает аномального шума или явной вибрации, а ранние скрытые опасности трудно обнаружить во время плановых проверок. |
| вторая неделя | Внутренняя смазка явно окислена, обесцвечена и сильно почернела, а оборудование постоянно испытывает легкие вибрации, которые являются типичными характеристиками подшипников при раннем выходе из строя. |
| Неделя 3 | Температура посадочного места подшипника превышала 90°C, при работе оборудования под нагрузкой появлялось явное трение металла и посторонний шум, а амплитуда вибрации всей машины значительно возрастала. |
| Неделя 4 | Дорожка качения подшипника страдает от усталостного растрескивания, деформации и износа, точность подшипника полностью снижается, оборудование не может работать при нормальной нагрузке, и подшипник необходимо остановить и заменить. |
В традиционной модели эксплуатации и технического обслуживания большинства шахт в России на месте применяется только пассивный метод устранения неисправности «остановка из-за неисправности + замена новых подшипников», без поиска и устранения неисправностей и устранения основных проблем, таких как адаптация к рабочему состоянию, выбор, смазка, герметизация и установка. В результате оборудование будет проходить полный цикл отказа примерно каждые 30 дней с неоднократными остановками для замены деталей, что серьезно ограничивает непрерывную эффективность производства на руднике и продолжает увеличивать затраты на эксплуатацию и техническое обслуживание оборудования.
3. Первый шаг устранения неполадок: стандартизированное тестирование для точного определения источника лихорадки.
Ввиду распространенной проблемы периодического термического выхода из строя подшипников российских горнодобывающих вибрационных грохотов мы отказались от традиционного метода экстенсивной эксплуатации и технического обслуживания слепой замены деталей и внедрилиОбнаружение температуры + обнаружение спектра вибрацииСтандартизированный процесс диагностики отличает поверхностные неисправности от скрытых системных рисков и идентифицирует причину сбоя из основной причины.
1. Обнаружение глобальной температуры
В испытательном оборудовании используются промышленные инфракрасные термометры и тепловизионные камеры высокого разрешения для сбора и сравнения температур подшипников в нескольких точках, когда оборудование работает под нагрузкой. Фактические данные измерений показывают, что рабочая температура подшипников в нормальных условиях адаптации стабильна и составляет около 65°C, максимальная рабочая температура неисправных подшипников может достигать 95°C, а температура окружающей среды на месте эксплуатации составляет всего -20°C. Большая разница температур доказывает, что нагрев подшипника не вызван температурой окружающей среды, а является структурным сбоем в результате перегрева, вызванным неправильной адаптацией, эксплуатацией и обслуживанием оборудования.
Обнаружение неисправности: температура подшипника повышается непрерывно и скачкообразно, исключаются случайные проблемы, такие как мгновенная перегрузка и временное заклинивание. Основные скрытые опасности определяются как три системные проблемы: недостаточная адаптация смазки, неправильный выбор зазора подшипника и загрязнение пылью и водяными парами.
2. Профессиональное обнаружение спектра вибрации.
Собирая эффективное значение вибрации оборудования и характеристическую частоту подшипника для профессионального анализа, мы можем точно фиксировать аномальные данные: оборудование обнаружило очевидные двойные аномальные пики частоты неисправностей внешнего кольца и частоты неисправностей внутреннего кольца.
Основной вывод: повреждение подшипника не является внезапным отказом. На ранних стадиях аномального повышения температуры дорожки качения и ролики уже получили ранние структурные повреждения, что является типичным прогрессирующим отказом. Это также основная причина, по которой простая замена подшипника не может устранить неисправность.
4. Разборка и углубленная проверка: выявление четырех основных системных проблем.
Основываясь на анализе разборки большого количества вышедших из строя подшипников в экстремально холодных шахтах в России, а также на местных условиях работы с низкой температурой, высокой вибрацией и высокой запыленностью, мы наконец суммировали четыре основные проблемы высокочастотных неисправностей сердечника, среди которыхНеправильный выбор стандартного зазора CN и отказ от использования подшипников с увеличенным зазором C3/C4.Это основная причина повторяющихся термических отказов большинства подшипников горнодобывающей промышленности.
Проблема 1: Неправильный выбор зазора подшипника, стандартный зазор CN не подходит для условий воздействия виброгрохота.
Оригинальные подшипники вибросита на большинстве российских шахт — это подшипники со стандартным зазором 22318 CC/W33 CN. Эта модель подходит только для статического оборудования общего назначения с низкой нагрузкой и совершенно несовместима с условиями работы с высокочастотной вибрацией, непрерывным воздействием и нагревом виброгрохота.
Во время непрерывной работы вибросита внутреннее кольцо подшипника работает с высокой скоростью и постоянно подвергается ударным нагрузкам, приводящим к тепловому расширению. Стандартный резервный запас зазора CN слишком мал. После теплового расширения внутренний радиальный зазор подшипника резко сужается, что непосредственно приводит к застреванию роликов и резкому росту внутреннего сопротивления трению. В конечном итоге это приводит к тому, что подшипник продолжает находиться при высокой температуре и вызывает быстрое усталостное разрушение.
Основной план оптимизации: Заменено на горное вибрационное оборудование.22318 CC/W33 C3/C4 подшипники с увеличенным зазором. Увеличенный зазор C3 и C4 может полностью компенсировать запас теплового расширения при работе подшипника и подходит для высокочастотного ударного и высокотемпературного горнодобывающего оборудования, такого как вибрационные грохоты и дробилки. Это может устранить сбои в обогреве, вызванные недостаточным расстоянием от уровня выбора.
Проблема 2: Выбор смазки не соответствует экстремально холодным условиям работы, и смазка при низкотемпературном запуске не работает.
На объекте обычно используется обычная промышленная смазка на литиевой основе. Этот продукт подходит только для нормальных температурных условий и не может быть адаптирован к чрезвычайно холодным условиям открытого воздуха (-30℃~-50℃ в России). В условиях низких температур зимой обычная смазка на литиевой основе имеет крайне плохую текучесть, легко затвердевает и агломерируется. При холодном запуске оборудования оно не может быстро образовать эффективную защитную масляную пленку на дорожке качения. В то же время высокочастотная сила сдвига вибрационного сита полностью разрушит коллоидную структуру обычной смазки, в результате чего смазка быстро высыхает, чернеет, выходит из строя и полностью теряет свою противоизносную защитную способность.
Эксклюзивные стандарты выбора смазочных материалов для российских шахт
| Температура окружающей среды в зоне добычи полезных ископаемых | Рекомендуемые специальные смазочные материалы |
|---|---|
| Районы добычи выше -20 ℃ | Противоизносная литиевая смазка с противозадирными характеристиками. |
| -30℃~-40℃ зона горных работ при низкой температуре | Специальная смазка для низких температур на основе ПАО |
| -40℃~-50℃ чрезвычайно холодная зона добычи полезных ископаемых | Специальная антифризная смазка для сверхнизких температур. |
Важное напоминание: суть смазки и защиты заключается в адаптации к условиям работы, а не в объеме наполнения. Чрезмерное заполнение смазки приведет к сильному нагреву от трения, что вместо этого ускорит нагрев подшипника и предотвратит отложение нагара.
Проблема 3: Уплотнительная конструкция стареет и выходит из строя, а проникновение пыли и водяного пара приводит к износу и нагреву.
После демонтажа большого количества вышедших из строя подшипников было обнаружено, что смазка внутри подшипников обычно смешана с большим количеством железорудного порошка и примесей, а на дорожках качения имеются плотные царапины и деформации. Основная причина заключается в том, что после длительной эксплуатации оборудования оригинальное простое лабиринтное уплотнение изнашивается и состаривается, уплотнительное кольцо повреждается и не может противостоять проникновению твердой пыли, льда, снега и водяного пара в российских горнодобывающих предприятиях в полость подшипника.
Когда минеральная пыль смешивается с смазкой, она образует абразивную среду высокой твердости, которая будет продолжать полировать дорожки качения и ролики подшипника, усугубляя внутренний износ, трение и нагрев, образуя порочный круг «проникновение пыли → усиленный износ → повышение температуры → быстрый выход подшипника из строя».
решение: Модернизация защитной конструкции двухслойного уплотнения, замена износостойкого усиленного уплотнительного кольца, утолщение и оптимизация структуры лабиринтного уплотнения, модернизация конструкции защиты седла подшипника и полная изоляция от проникновения пыли, водяного пара, льда и снега.
Проблема 4: Процесс установки не стандартизирован, а дополнительное усилие предварительной затяжки приводит к превышению стандарта повышения температуры.
На горнодобывающих предприятиях возникают распространенные проблемы, такие как жестокая установка молотка и неконтролируемые допуски сборки, что приводит к чрезмерному зацеплению внутреннего кольца подшипника, что приводит к дополнительному усилию предварительной затяжки сборки. Чрезмерная сила предварительной нагрузки еще больше сожмет эффективный внутренний зазор подшипника, а теплота трения резко увеличится после работы оборудования, что непосредственно приведет к преждевременной усталости и преждевременному выходу подшипника из строя.
решение: Отказаться от молотковой сборки, использовать профессиональную технологию горячей установки, строго контролировать допуски соответствия валов и подшипников, корректировать соосность оборудования и полностью исключить опасность нагрева, вызванную эксцентриситетом сборки и чрезмерным предварительным натягом.
5. Исключительно для инженеров: стандартизированный процесс диагностики неисправностей российских горнодобывающих подшипников.
На основе опыта распространенных неисправностей в экстремально холодных российских шахтах организован процесс технического обслуживания на месте, который может быть реализован непосредственно для точного реагирования на явления неисправности, определения коренных причин и подбора решений, уделяя особое внимание основным моментам оптимизации, таким как выбор зазора C3/C4, низкотемпературная смазка и модернизация уплотнений.
| Явление неисправности | основные причины | Методы проверки на месте | Целевые решения |
|---|---|---|---|
| Подшипник быстро нагревается после запуска машины | Недостаточный зазор подшипника и неправильный выбор. | Измерьте радиальный зазор подшипника и проверьте параметры модели. | Замена специальных подшипников виброгрохота С3/С4 для увеличения клиренса |
| Температура постепенно повышается после бега в течение нескольких дней. | Смазка выходит из строя при низкой температуре и имеет плохую приспособляемость к условиям работы. | Отберите пробы, чтобы оценить цвет, текучесть и состояние агломерации смазки. | Заменить низкотемпературной специальной смазкой, соответствующей температурному классу. |
| Смазка чернеет и содержит железный порошок и примеси. | Нарушение уплотнения, загрязнение пылью и водяными парами. | Анализ компонентов смазки и проверка степени износа уплотнений | Модернизированный лабиринт + двойное контактное уплотнение для усиления пыле- и водонепроницаемости. |
| Работа оборудования сопровождается высокочастотным металлическим аномальным шумом. | Ранний износ и повреждение дорожек качения и роликов | Анализ спектра вибрации, разборка подшипников и проверка внешнего вида. | Замените соответствующий подшипник, чтобы полностью устранить источник загрязнения. |
| Температура подшипника с одной стороны ненормально высокая | Эксцентриситет при установке, плохая центровка шпинделя и чрезмерная предварительная нагрузка сборки. | Определить соосность шпинделя и зазор в сборе подшипника | Повторно стандартизировать процесс установки и восстановить точность вала и гнезда подшипника. |
6. Точный план выбора подшипников для виброгрохотов для горнодобывающей промышленности в России.
Ориентируясь на эксклюзивные промышленные и горнодобывающие районы России с экстремальными холодами, высоким уровнем запыленности и сильными ударами, была организована стандартизированная система выбора подшипников, чтобы избежать проблем с термическими отказами по четырем параметрам: тип подшипника, уровень зазора, структура уплотнения и стандарты качества. Основное внимание уделяется адаптационному значению увеличенного зазора C3/C4 для условий работы.
1. Оптимальный тип подшипника
Предпочтителен шахтный виброгрохот.Сферические роликоподшипники (серия 222, серия 223). Этот тип подшипников обладает высокой радиальной несущей способностью, самовыравнивающимися характеристиками, может эффективно компенсировать вибрационные отклонения оборудования и выдерживать высокочастотные ударные нагрузки. Это оптимальный подшипник для российского горносортировочного оборудования.
2. Выбор конкретного зазора для условий работы (основной ключ)
| Рабочее состояние оборудования | Рекомендуемый уровень допуска |
|---|---|
| Обычное статическое горнодобывающее оборудование с нормальной температурой | Стандартный зазор CN |
| Традиционное вибрационное сито и оборудование для ударного грохота | C3 увеличивает клиренс (обычный первый выбор) |
| Высокоскоростной, высокотемпературный, экстремально холодный вибрационный грохот с большой нагрузкой | C4 Очень большой зазор (экстремальная адаптация) |
3. Выбор уплотнительной конструкции
Для решения проблем пылевой, ледяной, снежной и водяной паровой эрозии на российских карьерах разработан единыйКонтактное уплотнение 2RS + лабиринтное уплотнение двойной комбинированной конструкции, полностью блокирует проникновение примесей и подходит для экстремально низких температур и высокой запыленности в течение всего года.
4. Промышленные стандарты качества
Специальные подшипники для горнодобывающей промышленности строго соответствуют международным стандартам качества ISO и проходят 100% полную проверку перед отправкой с завода, включая проверку размерной точности, проверку на виброустойчивость и проверку на износостойкость, чтобы обеспечить стабильность длительной высоконагруженной, бесперебойной работы оборудования и адаптироваться к условиям работы различного российского горнодобывающего оборудования.
7. Эксклюзивный план профилактического обслуживания подшипников на российских шахтах.
Сочетая местный экстремально холодный климат и условия непрерывного производства в России, был разработан легкий и осуществимый план периодического технического обслуживания, позволяющий снизить нагрев подшипников и вероятность отказа от источника.
Ежедневный осмотр: Отслеживайте тенденцию изменения температуры подшипников, ненормальный шум при работе оборудования и утечку смазки, чтобы заранее обнаружить опасность перегрева;
Еженедельное обслуживание: Затягивать болты крепления оборудования, проверять состояние смазки и уровень вибрации всей машины, своевременно пополнять или заменять пришедшую в негодность смазку;
Ежемесячное углубленное обслуживание: Определите точность зазора подшипника, степень износа уплотнения и состояние поверхности шпинделя, заблаговременно замените стареющие детали, чтобы избежать внезапного отказа и остановки.
8. Интерпретация основного недоразумения: простая замена подшипника не может устранить неисправность нагрева.
Большинство шахт в России попали в порочный круг «повреждение подшипника – замена – снова выход из строя». Основное недоразумение заключается в том, что они заменяют только простые детали, не решая основную проблему адаптации к рабочему состоянию. Частый нагрев и выход из строя подшипников виброгрохота редко являются проблемой качества самого подшипника, ноНеправильный выбор зазора (не использовать C3/C4), смазка, не подходящая для экстремально холодных условий, постоянное запыление, отклонения от процесса монтажа.Результатом стала суперпозиция четырех основных системных проблем.
Простая замена стандартных подшипников с зазором CN и обычной промышленной смазки лишь повторит исходную неисправность и не сможет адаптироваться к экстремальным горным условиям в России. Реальное решение состоит в том, чтобы объединить рабочие параметры оборудования, температуру окружающей среды и характеристики нагрузки для реализацииТочный выбор подшипников + оптимизация условий работы + стандартизированное обслуживаниеРешение «все в одном».
9. Поддержка решений от профессиональных поставщиков.
Для тяжелого горнодобывающего оборудования, такого как вибрационные грохоты, дробилки и конвейеры в российских шахтах, мы предлагаем комплексные индивидуальные решения по подшипникам, специально предназначенные для решения проблем нагрева подшипников и частых поломок в экстремально холодных условиях:
Специальные сферические роликоподшипники для вибрационных грохотов, все серии поддерживают увеличенный зазор C3/C4.
Эксклюзивное в России решение для низкотемпературной смазки для экстремально холодных условий -50°C.
Индивидуальный анализ рабочего состояния оборудования и точный подбор подшипников. Технические услуги.
Поддержка настройки чертежей и оригинальная фабрика OEM, поддерживающая производство
Продукты и решения полностью адаптированы ко всем типам сортировочного, дробильного и конвейерного горнодобывающего оборудования на железорудных и угольных шахтах России, что значительно снижает частоту отказов подшипников, затраты на эксплуатацию и техническое обслуживание шахт, а также обеспечивает стабильную и непрерывную работу оборудования в течение всего года.
10. Часто задаваемые вопросы
В1: Какова основная причина частого нагрева подшипников виброгрохотов на российских шахтах?
В основе лежат четыре основные проблемы, характерные для условий сильного холода. Во-первых, неправильно выбран зазор подшипника. Стандартный зазор CN не может адаптироваться к условиям вибрации, ударов и теплового расширения, поэтому для увеличения зазора необходимо использовать C3/C4; во-вторых, смазка не пригодна для эксплуатации в экстремально холодных условиях, а при низкотемпературном холодном запуске не может образовываться эффективная масляная пленка; в-третьих, защита уплотнения недостаточна, а проникновение пыли, льда, снега и водяного пара приводит к износу и нагреву; в-четвертых, процесс установки не стандартизирован, что приводит к дополнительному преднатягу и рабочему эксцентриситету, что усугубляет повышение температуры подшипников.
В2: Должен ли подшипник виброгрохота иметь зазор C3/C4?
Российский тяжелый вибрационный грохот для горнодобывающей промышленностиНеобходимо выбирать подшипники C3/C4 с увеличенным зазором.. Высокочастотная вибрация и постоянная нагрузка виброгрохота вызывают тепловое расширение подшипников. После работы со стандартным зазором CN внутренний зазор будет недостаточным, что приведет к увеличению трения роликов и быстрому термическому выходу из строя. Обычное тяжелое просеивающее оборудование адаптировано к зазору C3, а сверхбольшой зазор C4 предпочтителен для высокоскоростных, чрезвычайно холодных условий и условий высокой нагрузки, что может исключить неисправности, вызванные недостаточным зазором с уровня выбора.
Вопрос 3: Как эффективно снизить частоту отказов подшипников виброгрохота на российских шахтах?
1. Точно выберите тип в соответствии с условиями работы и замените адаптированные специальные подшипники виброгрохота C3/C4 с увеличенным зазором;
2. Соответствуйте местной низкотемпературной среде и используйте специальную незамерзающую смазку, чтобы решить проблему сбоя смазки при низкотемпературном запуске;
3. Модернизированная конструкция с двойным уплотнением полностью блокирует проникновение пыли, льда, снега и водяного пара;
4. Стандартизировать процесс горячей сборки подшипников, чтобы исключить опасность предварительного натяга и эксцентриситета сборки;
5. Создать нормированную систему мониторинга температуры и вибрации для раннего предупреждения о сбоях и сформировать стандартизированный механизм эксплуатации и технического обслуживания.
