Как угол контакта подшипника влияет на несущую способность? Сравнение характеристик радиально-упорных шарикоподшипников и радиальных шарикоподшипников

Почему некоторые подшипники с одинаковыми внутренними диаметрами могут выдерживать большую осевую нагрузку, в то время как другие испытывают аномальный рост температуры и преждевременный выход из строя под действием осевой нагрузки? Почему шпиндели высокоскоростных станков не могут напрямую заменить радиально-упорные шарикоподшипники радиальными шарикоподшипниками соответствующего размера? Многие инженеры по оборудованию и персонал по закупкам привыкли проверять только внутренний диаметр, внешний диаметр, ширину и номинальную скорость при ремонте, замене или выборе новых машин и отдают приоритет игнорированию основного параметра угла контакта. В конечном итоге возникнут такие сбои, как нестабильное расположение системы валов, чрезмерная вибрация и несоответствие проектным требованиям.

Угол контакта изменит направление передачи нагрузки между телами качения и дорожкой качения, что оказывает существенное влияние на радиальную нагрузку, осевую нагрузку, жесткость и скоростные характеристики подшипника. Это также является ключевым фактором в различении применимых границ радиальных шарикоподшипников и радиально-упорных шарикоподшипников. Эта статья начинается шаг за шагом с основных принципов угла контакта, разложения силы, различий в характеристиках различных углов контакта, полноразмерного сравнения двух типов подшипников, методов парной установки, учета срока службы ISO 281, случаев выбора нескольких рабочих условий и контрольного списка проверки закупок, чтобы помочь проектировщикам OEM, инженерам по техническому обслуживанию горнодобывающего / станочного / насосного оборудования и закупщикам импортозамещения оценить выбор подшипника напольного покрытия.

1. Что такое угол контакта подшипника? Почему это влияет на пропускную способность?

1.1 Определение угла контакта подшипника

Угол контакта подшипника α — это угол, образующийся между линией действия нагрузки в точке контакта тела качения с дорожками качения внутреннего и наружного кольца и радиальной плоскостью, перпендикулярной оси подшипника. Нагрузка передается не в одном направлении по вертикали или горизонтали, а вдоль этого контакта нормально. Величина угла контакта будет изменять коэффициент распределения нагрузки в радиальном и осевом направлениях, что также является основной причиной различий в способности разных подшипников выдерживать осевую нагрузку.

1.2 Зависимость угла контакта от радиальной и осевой несущей способности

Мы можем использовать упрощенную формулу разложения силы, чтобы понять логику распределения нагрузки:

Q — нормальная контактная нагрузка на контактную поверхность.

• Чем меньше угол контакта, тем больше значение cosα и большая нагрузка распределяется в радиальном направлении. Высокоскоростные характеристики обычно более выгодны, а допустимая осевая нагрузка относительно ограничена;
• Чем больше угол контакта, тем больше значение sinα и тем выше способность подшипника выдерживать осевую нагрузку.

1.3 Угол контакта радиальных шарикоподшипников не всегда равен 0°.

Это общеизвестный момент, о котором легко можно споткнуться при выборе. В идеальных условиях чистой радиальной нагрузки, нулевой осевой нагрузки и стандартного зазора угол контакта радиального шарикоподшипника составляет примерно 0°, и нагрузка практически передается в радиальном направлении.
При возникновении осевой нагрузки на систему вала положение контакта между стальным шариком и дорожкой качения сместится, и упругая деформация приведет к образованию подшипника.фактический рабочий угол контакта. Другими словами, радиальные шарикоподшипники не полностью выдерживают осевые нагрузки. Они могут выдерживать двунаправленные, малые и средние осевые силы.

Но заслуживают внимания и его характеристики: этот рабочий угол контакта формируется пассивно под нагрузкой и не устанавливается на заводе.
Радиальные шарикоподшипники могут выдерживать определенные двунаправленные осевые нагрузки, но их осевое смещение и рабочий угол контакта изменяются в зависимости от нагрузки, внутреннего зазора и упругой деформации. Для оборудования, требующего строгого контроля осевого смещения и выдерживающего большие постоянные осевые нагрузки, следует оценить радиально-упорные шарикоподшипники или другие специальные решения для осевого позиционирования.

Верхний предел нагрузки должен рассчитываться строго по оригинальным заводским образцам и группам зазоров и не может быть оценен только на основе опыта.

2. Как различные углы контакта влияют на несущую способность, скорость и жесткость подшипника?

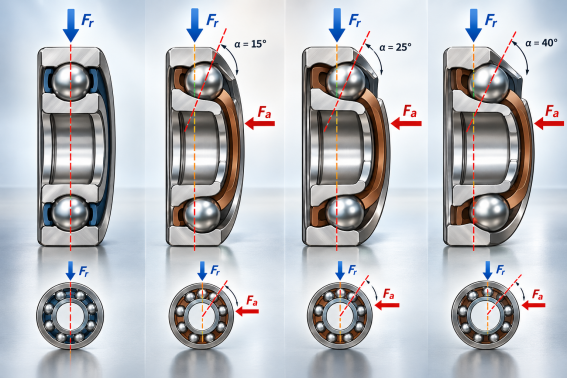

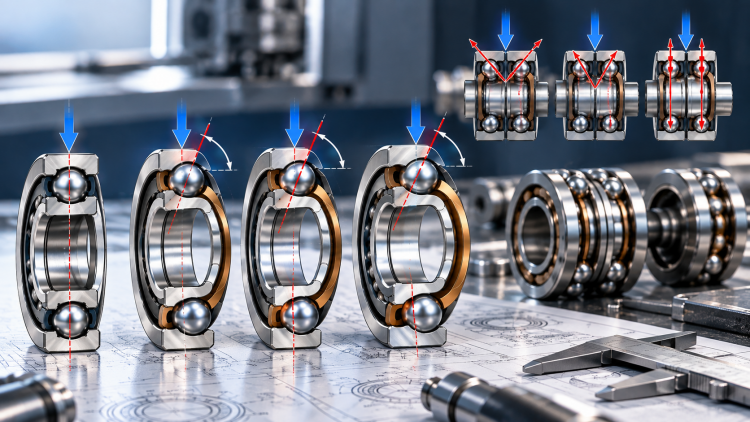

2.1 Разница в характеристиках между углами контакта 15°, 25° и 40°

лист

Примечание. В таблице показаны общие тенденции дизайна в отрасли. Конструкции угла контакта и индексы моделей разных марок могут различаться. Правила наименования моделей определенного бренда не могут быть применимы напрямую ко всем производителям. Номинальная нагрузка, предельная скорость и допустимое превышение температуры должны быть основаны на исходном образце продукта.

2.2 Обязательно ли увеличивается осевая несущая способность при увеличении угла контакта?

При использовании той же марки, той же серии и той же структуры внутреннего диаметра больший угол контакта обычно имеет более высокий потенциал осевой нагрузки; при сравнении серий это правило не обязательно выполняется. В качестве примера: номинальная осевая нагрузка большого радиально-упорного подшипника 25°, вероятно, будет намного выше, чем у маленькой модели с углом 40°.
При аналогичных конструкциях и сопоставимых условиях эксплуатации увеличение угла контакта обычно полезно для улучшения осевой несущей способности, но также приводит к изменению внутреннего распределения нагрузки, кинематических характеристик и высокоскоростных рабочих характеристик подшипника. Необходимо ли по-прежнему оценивать увеличение момента трения и повышения температуры на основе предварительного натяга, скорости, фактической нагрузки и условий смазки.

В следующей таблице представлена ​​примерная логика сравнения данных для подшипников с одинаковым внутренним диаметром и разными углами контакта (при выборе укажите исходные измеренные параметры):

лист

Дополнительные примечания: Суффиксы, такие как C, AC, B и т. д., могут различаться в системах наименования разных производителей. Маркировки точности и преднатяга, такие как P4S, EL, M и H, не следует рассматривать как единые стандарты для всех брендов. Суффикс модели, марка точности и уровень преднатяга должны быть основаны на официальных образцах и технической документации соответствующей марки.

2.3 Связь между углом контакта и жесткостью подшипника

Жесткость делится на радиальную жесткость и осевую жесткость, которая является одним из ключевых показателей шпинделей станков и прецизионных деталей трансмиссии.

• Радиальная жесткость: радиальная жесткость подшипников с небольшими углами контакта обычно более выгодна;
• Осевая жесткость: чем больше угол контакта, тем выше потенциал осевой жесткости. В сочетании с парным предварительным натягом можно лучше подавить осевое перемещение вала.

Угол контакта является лишь одной из переменных, влияющих на жесткость, и не может использоваться отдельно в качестве основы для оценки жесткости. Уровень предварительной нагрузки (легкая предварительная нагрузка EL, средняя предварительная нагрузка M, тяжелая предварительная нагрузка H), размер стального шарика, уровень точности P4/P5/P6 и метод сопряжения существенно изменят жесткость всей системы вала. Недостаточная жесткость может легко вызвать следы вибрации при обработке и смещение позиционирования, что влияет на точность готовой продукции.

2.4 Связь между углом контакта и скоростными характеристиками

У многих инженеров сформируется устойчивое понимание: «Для высоких скоростей выбирайте минимальный угол контакта 15°». Этот вывод имеет четкую применимую границу.
В условиях высокой скорости центробежная сила стального шарика отбрасывает стальной шарик в сторону дорожки качения наружного кольца, изменяя фактический рабочий угол контакта; в то же время теплота трения, метод смазки (консистентная смазка, масляно-газовая смазка, смазка масляным туманом), материал сепаратора, величина предварительного натяга и тепловое расширение, вызванное повышением температуры, – все это изменяет внутреннее распределение нагрузки подшипника.
Для некоторых средне- и высокоскоростных шпинделей с постоянной осевой нагрузкой радиально-упорные подшипники с углом наклона 25° имеют легкий предварительный натяг + раствор масляной и газовой смазки, а общее повышение температуры и стабильность могут быть лучше, чем у модели с углом наклона 15°. Для выбора высокой скорости необходимо одновременно оценить величину осевой нагрузки, условия смазки, преднатяг и параметры предельной скорости, установленные производителем. Чем меньше угол контакта, тем меньший угол контакта не обязательно более подходит для условий высокоскоростной работы.

3. В чем разница между радиально-упорными шарикоподшипниками и радиальными шарикоподшипниками? Комплексное сравнение производительности ядра

Этот раздел предназначен для инженеров по закупкам и инженеров, которые проводят оценку замены и проектирование новых машин.

3.1 Сравнение конструкции и несущей способности

лист

Ключевое напоминание о выборе: радиальные шарикоподшипники не являются дешевой заменой радиально-упорных шарикоподшипников.
Если нагрузка на оборудование в основном радиальная, осевое усилие небольшое и нет строгих требований к точности осевого позиционирования, радиальные шарикоподшипники 6200/6300 стабильны, экономичны, просты в установке и часто являются более подходящим решением; Радиально-упорные шарикоподшипники больше подходят для условий работы с большим осевым усилием, высокими требованиями к жесткости осевого позиционирования и необходимостью контроля осевого перемещения. Слепая модернизация увеличит затраты, усложнит установку, а также может привести к дополнительным рискам нагрева.

3.2 Почему радиально-упорные шарикоподшипники могут выдерживать большие осевые нагрузки?

Дорожки качения внутреннего и наружного кольца радиально-упорных подшипников сконструированы с возможностью осевого смещения, а фиксированный угол контакта предварительно устанавливается на заводе. Нагрузка передается вдоль наклонной нормальной линии контакта, а плечевая конструкция дорожки качения специально разработана для восприятия осевой составляющей силы. Пока направление нагрузки соответствует расчетному направлению, оно может стабильно выдерживать постоянную большую осевую нагрузку, а не полагаться на упругую деформацию для пассивного формирования угла контакта подшипника.

3.3 Почему однорядные радиально-упорные шарикоподшипники обычно необходимо использовать парами?

Однорядные радиально-упорные шарикоподшипники могут стабильно выдерживать толькоодно направлениеосевая нагрузка. Если в системе вала действует двунаправленная осевая сила (двунаправленная режущая сила, двунаправленное движение зубчатого зацепления, тепловое расширение и смещение сжатия), одиночный однорядный угловой контакт не может ограничивать положение, и могут возникнуть перемещение и разгрузка.
Традиционное решение в отрасли: два подшипника с одинаковыми характеристиками устанавливаются парами для компенсации обратной осевой силы друг друга; двухрядные радиально-упорные шарикоподшипники также можно использовать для достижения двунаправленного осевого позиционирования в компактном пространстве.

3.4 Почему их нельзя заменять напрямую только в зависимости от размера подшипника?

В качестве примера возьмем радиальные шарикоподшипники 6003 и радиально-упорные шарикоподшипники 7003: они имеют одинаковый размер, ноНе рекомендуется напрямую обменивать и заменять.
Прежде чем оценить целесообразность замены, как правило, необходимо по пунктам проверить следующий список:

1. Внутренний диаметр, внешний диаметр, размеры ширины;
2. Базовая динамическая нагрузка C, статическая нагрузка C₀;
3. Конструкция осевого позиционирования, заплечики вала, размеры ребер посадочного места подшипника;
4. Направление установки подшипника и необходимость соответствующего предварительного натяга;
5. Предельная скорость, схема смазки, запас по нагреву.

Тот же размер означает только то, что подшипник можно установить в отверстие седла, но не означает, что характеристики несущей способности, характеристики позиционирования и ожидаемый срок службы совпадают. Прямая замена без проверки является распространенной причиной ошибок при выборе на месте.

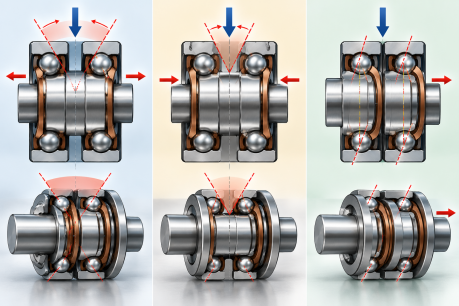

4. Как следует соединять и устанавливать радиально-упорные шарикоподшипники? В чем разница между DB, DF и DT?

Схема согласования повлияет на жесткость при опрокидывании, устойчивость к моменту и адаптируемость всей опоры к тепловому расширению и является ключевой частью оценки конструкции шпинделя.

4.1 DB-установка «спина к спине» (тип O)

При одинаковых характеристиках подшипников, аналогичном предварительном натяге и условиях установки конфигурация «спина к спине» DB обычно имеет больший эффективный пролет опоры, чем конфигурация «лицевая сторона DF», и поэтому, как правило, более выгодно выдерживает опрокидывающие моменты. Широкие торцы двух подшипников обращены друг к другу, а линия действия нагрузки открывается наружу. Он подходит для шпинделей станков с ЧПУ, прецизионных трансмиссионных валов и шпинделей шлифовальных головок. Это широко используемое решение для прецизионных шпинделей.

4.2 Монтаж DF лицом к лицу (Тип X)

Узкие торцы двух подшипников обращены друг к другу, а линии действия нагрузки сходятся внутрь. Пролет опоры меньше, а ошибка соосности относительно терпима, но противоопрокидывающий момент слабее, чем у решения DB; когда вал удлиняется под действием тепла, характеристики изменения предварительной нагрузки отличаются от характеристик решения DB. Подходит для некоторых валов насосов, обычных прецизионных трансмиссий, конструкций с ограниченным пространством и небольшой опрокидывающей нагрузкой.

4.3 Установка серии DT

Конфигурация серии DT позволяет двум подшипникам воспринимать осевую нагрузку в одном направлении, что способствует улучшению осевой несущей способности комплекта подшипников. Однако на фактическое распределение нагрузки влияют точность согласования, предварительная нагрузка и условия установки. Номинальная нагрузка и срок службы комплекта подшипников должны рассчитываться на основе соответствующих параметров, предоставленных производителем. Номинальную динамическую нагрузку отдельного подшипника нельзя просто сложить напрямую. Оба подшипника расположены в одном направлении, и линия действия нагрузки направлена ​​в одном направлении. Обратная осевая нагрузка недопустима, и в качестве ограничителей обратного хода на другой стороне системы вала необходимо использовать другие подшипники. Подходит для односторонних условий с чрезвычайно большой осевой нагрузкой, таких как компрессоры высокого давления и центробежные насосы большой тяги.

4.4 Влияние метода спаривания на несущую способность и срок службы

Предварительный натяг – параметр, который необходимо учитывать при проектировании спаренных подшипников:
Соответствующая предварительная нагрузка: устранение внутреннего зазора, увеличение осевой и радиальной жесткости, предотвращение проскальзывания стального шарика и повышение точности позиционирования при вращении;
Чрезмерная предварительная нагрузка: возрастает контактное напряжение, значительно увеличивается теплота трения, а когда повышение температуры превышает стандарт, усталостная долговечность значительно сокращается;
В то же время, когда оборудование нагревается во время работы, тепловое расширение вала и посадочного места подшипника будет динамически изменять фактическую предварительную нагрузку подшипника. Как правило, на этапе проектирования необходимо зарезервировать запас тепловой компенсации.

5. Как рассчитать несущую способность и теоретический срок службы? Прилагается многоразовый метод расчета.

5.1 Шаг 1. Подтвердите фактические радиальные и осевые нагрузки.

Сначала соберите параметры рабочего состояния:

лист

Сначала рассчитайте коэффициент нагрузки, по которому качественно судят о нагрузочных характеристиках:

5.2 Шаг 2: Рассчитайте эквивалентную динамическую нагрузку P

Общая формула эквивалентной динамической нагрузки составной нагрузки радиальных шарикоподшипников:
P: эквивалентная динамическая нагрузка; X: коэффициент радиальной нагрузки; Y: коэффициент осевой нагрузки. X, Y и коэффициент оценки e тесно связаны с углом контакта подшипника и соотношением Fa/C₀.
Эквивалентная динамическая нагрузка не всегда принимает такую ​​форму. При определенных условиях могут использоваться упрощенные формы, например, указанные производителем, в зависимости от типа подшипника и условий нагрузки. Для спаренных радиально-упорных подшипников с предварительным натягом необходимо уделять дополнительное внимание распределению нагрузки между двумя подшипниками, и коэффициенты однорядного подшипника нельзя применять напрямую.

5.3 Шаг 3: Рассчитайте базовый номинальный срок службы в соответствии с ISO 281.

Срок службы шарикоподшипника L10 (надежность 90 %, вероятность отказа 10 %) Единица измерения: миллион оборотов.
Переведено в почасовую жизнь:
Базовый номинальный срок службы ISO 281 в основном используется для статистических расчетов усталостной долговечности контактов качения и не позволяет напрямую прогнозировать отказы, не связанные с усталостью, такие как отказ смазки, сильное загрязнение и ошибки сборки. Для реальных инженерных применений при необходимости также следует использовать метод модифицированного номинального срока службы, а также проверять безопасность статических нагрузок и условия эксплуатации.

5.4 Шаг 4: Учебный пример демонстрирует расчет срока службы

Параметры корпуса: С=20 кН, эквивалентная динамическая нагрузка Р=4 кН, частота вращения n=3000 об/мин.
Во время фактического выбора необходимо заменить значения C потенциальных образцов радиального шарика и радиально-упорного подшипника соответственно, рассчитать эквивалентную нагрузку и срок службы соответственно, а также провести горизонтальное сравнение и оценку.

5.5 Шаг 5. Почему подшипник все равно может выйти из строя, даже если расчет срока службы выполнен правильно?

Если расчет L10 соответствует требованиям, это не означает, что подшипник сможет стабильно работать длительное время. Как правило, необходимо добавить следующие проверки:

1. Проверка коэффициента запаса прочности при статической нагрузке, чтобы избежать необратимых вмятин, вызванных ударами при старте и перегрузке;
2. Подтвердите требования к минимальной нагрузке. Если нагрузка высокоскоростного подшипника слишком мала, стальной шарик будет скользить и изнашиваться;
3. Схема предварительной нагрузки соответствует тепловому расширению, чтобы избежать неправильной предварительной нагрузки в холодном состоянии, потери предварительной нагрузки или даже блокировки после работы при высоких температурах;
4. Тип смазки, чистота, адаптивность уплотнения к пыльной и влажной среде;
5. Допуск посадки, соосность и точность соосности вала и гнезда подшипника.

6. Как выбрать радиально-упорные шарикоподшипники или радиальные шарикоподшипники для различного промышленного оборудования?

6.1 Случай 1: Шпиндель высокоскоростного станка

Условия работы: Скорость составляет 12000 об/мин, при резке одновременно присутствуют радиальная нагрузка + осевая нагрузка, что требует точности обработки и осевой жесткости. Этапы сбора на месте:

1. Соберите фактическое осевое усилие резания и радиальную нагрузку шпинделя (динамометр или обратная оценка по параметрам резания);
2. Запишите повышение температуры посадочного места подшипника и скорость/смещение вибрации шпинделя;
3. Подтвердите структуру поддержки шпинделя: расположение фиксированного конца/плавающего конца, опорный пролет;
4. Проверьте существующую модель подшипника, метод предварительной нагрузки и режим подачи смазки.

Где оценивать: Для прецизионных шпинделей со скоростью 12 000 об/мин рассмотрите в качестве кандидатов прецизионные радиально-упорные шарикоподшипники с углом поворота 15° или 25° и оцените парные конфигурации, такие как DB. Уровень предварительной нагрузки и метод смазки необходимо дополнительно подтвердить с учетом размера подшипника, тепловых характеристик шпинделя, нагрузки и допустимой скорости.
Направление заключения оценки: Приоритет отдается оценке прецизионных радиально-упорных подшипников, и план должен быть подтвержден на основе расчетов фактической измеренной нагрузки, жесткости, повышения температуры и срока службы.

6.2 Случай 2: Приводной двигатель горного конвейера

Условия работы: Скорость вращения 1450 об/мин, нагрузка в основном радиальная, окружающая среда пыльная, зимой низкая температура, воздействие небольшое. Этапы сбора на месте:

1. Используйте виброметр для сбора спектра вибрации положения подшипника двигателя;
2. Зафиксируйте устойчивое повышение рабочей температуры и пусковой толчок;
3. Проверьте исходную модель подшипника, группу зазоров, конструкцию уплотнения и марку смазки;
4. Проверьте конструкцию торцевой крышки подшипника, чтобы определить, имеется ли дополнительный осевой люфт или осевой предварительный натяг.

Направление оценки: когда осевое усилие очень мало и нет необходимости в точном позиционировании, радиальные шарикоподшипники 6200/6300 обычно соответствуют допустимой нагрузке, имеют стабильную цепочку поставок и простое обслуживание. Ключевыми моментами выбора являются зазор C3, синтетическая смазка, подходящая для низких температур, и пыленепроницаемое уплотнение.
Направление заключения оценки: Если позволяют условия нагрузки, радиальные шарикоподшипники являются более экономичным решением. Нет необходимости напрямую подбирать спаренные радиально-упорные подшипники, что увеличивает затраты на установку и обслуживание.

6.3 Случай 3: Частые термические отказы подшипников промышленных водяных насосов

Явление отказа: постоянное повышение температуры, чрезмерная осевая вибрация и преждевременное повреждение подшипника. Этапы сбора на месте:

1. Измерьте осевое усилие насоса в номинальных и частичных условиях эксплуатации;
2. Различают подшипниковые узлы с фиксированным и плавающим концом;
3. Запись кривой повышения температуры и тенденции вибрации;
4. После разборки запишите места повреждений: дорожки качения, тела качения, сепараторы и уплотнения;
5. Проверьте цикл смазки, уровень масла и наличие в среде воды или примесей.

Направление оценки: Рассмотрите возможность замены радиально-упорного подшипника только в том случае, если осевое усилие слишком велико, а осевое позиционирование недостаточно; «Нагрев подшипника» нельзя напрямую приравнивать к «замене радиально-упорного подшипника». Многими источниками тепла являются недостаточная смазка, загрязнения в уплотнении и несоосность.
Направление заключения оценки: сначала определите основную причину неисправности, а затем сравните эквивалентную нагрузку и срок службы шара с глубокой канавкой и решений для углового контакта.

6.4 Случай 4: Двунаправленная осевая нагрузка на выходной вал редуктора

Условия работы: радиальная нагрузка продолжает существовать, а зацепление шестерен создает двунаправленную переменную осевую нагрузку, требующую стабильного осевого позиционирования. Этапы сбора на месте:

1. Соберите двунаправленную осевую силу, создаваемую зацеплением шестерен под различными нагрузками;
2. Проверьте движение и зазор оригинального подшипника;
3. Оценить тепловое расширение коробки и места установки подшипника;
4. Определите, нужно ли резервировать структуру термокомпенсации.

Направление оценки: однорядный угловой контакт выдерживает только одностороннюю тягу и вызывает обратное движение при использовании отдельно; Парные радиально-упорные подшипники DB/DF или двухрядные радиально-упорные подшипники могут быть оценены для достижения двустороннего ограничения.

7. Полный практический процесс выбора радиально-упорного шарикоподшипника.

Можно распечатать непосредственно в виде внутреннего контрольного списка выбора:

1. Подтвердите условия работы оборудования: скорость вращения, часы работы в день, температуру окружающей среды, пыль, удары, колебания нагрузки;
2. Разложите нагрузку: соберите или рассчитайте Fr и Fa, чтобы определить, является ли осевая нагрузка односторонней или двусторонней;
3. Предварительный отбор категорий подшипников: в основном радиальные, небольшая осевая сила → оценка шариков с глубокими канавками; большая составная нагрузка, требующая осевой жесткости → оценить угловой контакт;
4. Выбранные углы контакта и схемы сопряжения: сравнение 15°/25°/40°, DB/DF/DT;
5. Расчет нагрузки и срока службы: извлеките образцы C, C₀, проверьте коэффициенты e/X/Y, рассчитайте эквивалентную нагрузку P, срок службы L10 и проверьте статический коэффициент безопасности;
6. Проверка граничных условий: уровень преднатяга, зазор, точность, посадка седла вала, компенсация теплового расширения, смазка, предельная скорость;
7. Подтверждение закупки: запросите чертежи, параметры нагрузки, данные проверки, пробную установку образца и испытание на повышение температуры, если необходимо.

Рисунок-рекомендация 3: Блок-схема выбора подшипника

7.1 Прежде чем сделать запрос, необходимо предоставить полный список параметров от поставщика.

лист

7.2 Почему класс точности не заменяет выбор угла контакта?

P4/P4S обеспечивает более высокую точность размеров и точности вращения, но не увеличивает автоматически допустимую осевую нагрузку. Между марками P4 7003C (15°) и 7003B (40°) имеются значительные различия в осевой нагрузке, жесткости и предельной скорости. Высокая точность уменьшает ошибки биения и позиционирования; угол контакта меняет логику распределения нагрузки. Эти два параметра являются независимыми и не могут заменять друг друга.

7.3 Техническая информация, запрашиваемая у поставщиков

Надежные поставщики обычно могут предоставить: таблицу параметров номинальной нагрузки модели, описание угла контакта, соответствующее описание предварительной нагрузки, характеристики стального материала и термообработки, отчет о заводском обнаружении вибрации, документы по отслеживанию партии; поддержка тестирования образцов и индивидуальной обработки OEM.

8. Распространенные ошибки выбора и устранение неисправностей радиально-упорных шарикоподшипников.

лист

Последовательность устранения неполадок на месте: аномальное повышение температуры → проверка смазки и предварительной нагрузки → измерение ошибок соосности при установке → анализ нагрузки → расчет срока службы и статической нагрузки → оценка необходимости замены типа подшипника и плана соответствия.

9. Часто задаваемые вопросы:

В1: Чем больше угол контакта, тем выше несущая способность подшипника?
При использовании той же серии и того же внутреннего диаметра потенциал осевой нагрузки становится сильнее по мере увеличения угла контакта; межсерийное сравнение недействительно. В то же время большой угол контакта изменит внутреннюю нагрузку и характеристики движения. О повышении температуры и скоростных характеристиках необходимо судить исходя из условий работы. Больше не всегда значит лучше.

В2: Могут ли радиальные шарикоподшипники выдерживать осевую нагрузку?
Он может выдерживать малые и средние осевые нагрузки в обоих направлениях, но осевое смещение будет меняться в зависимости от нагрузки и зазора; как правило, он не является предпочтительным в сценариях со строгими требованиями к осевому позиционированию и постоянным большим осевым усилием.

В3: Какой радиально-упорный подшипник 15° или 25° больше подходит для высокоскоростных шпинделей?
Если осевая нагрузка очень мала и требуется чрезвычайно высокая скорость, можно оценить угол 15°; осевое усилие является значительным, и необходимо учитывать жесткость. В качестве кандидата можно использовать 25°. В конце концов, это необходимо сочетать со смазкой, предварительной нагрузкой и проверкой конструкции шпинделя.

В4: Подходят ли радиально-упорные подшипники с углом наклона 40° для работы на высоких скоростях?
Дело не в том, что его нельзя использовать на высокой скорости, но его конструкция ориентирована на сценарии больших осевых нагрузок. Образцы производителя необходимо проверить на предмет предельных скоростей и характеристик нарастания температуры; высокоскоростные шпиндели обычно не рассматриваются в качестве приоритетных кандидатов.

В5: Являются ли подшипники 7003 и 6003 взаимозаменяемыми?
Габаритные размеры одинаковы, но несущие характеристики, осевое расположение и требования к предварительному натягу при установке различны. Прямой обмен не рекомендуется. Целесообразность замены можно оценить только после изучения всех параметров.

Вопрос 6: Могут ли однорядные радиально-упорные шарикоподшипники выдерживать двунаправленную осевую нагрузку?
Один ряд подходит только для односторонней осевой нагрузки; для двунаправленной силы обычно устанавливают парами DB/DF или выбирают двухрядные радиально-упорные подшипники.

Вопрос 7: Должны ли радиально-упорные шарикоподшипники иметь предварительную нагрузку?
Не все сцены требуют предварительной загрузки. Предварительная нагрузка требуется только для высокоточных шпинделей и требований к позиционированию с высокой жесткостью; некоторые низкоскоростные решения серии DT с большой нагрузкой также могут быть установлены с зазором и спроектированы по мере необходимости.

В8: Какие технические параметры необходимо указать при покупке радиально-упорных шарикоподшипников?
Модель, угол контакта, класс точности, класс зазора/преднатяга, метод сопряжения, скорость вращения, радиальная + осевая нагрузка, направление нагрузки, метод смазки, условия эксплуатации оборудования.

10. Резюме

1. Угол контакта контролирует направление передачи нагрузки: по мере увеличения угла контакта потенциал осевой нагрузки обычно увеличивается, но верхний предел скорости, внутреннее распределение нагрузки и характеристики повышения температуры соответственно изменяются, и не существует универсального оптимального угла контакта;
2. Не существует различия между радиальными шарикоподшипниками и радиально-упорными шарикоподшипниками: для оборудования общего назначения с преимущественно радиальными нагрузками и небольшим осевым усилием радиальные шарикоподшипники часто более экономичны; радиально-упорные подшипники больше подходят для прецизионных условий работы с большим осевым усилием, высокими требованиями к жесткости осевого позиционирования и необходимостью контроля осевого перемещения;
3. Выбор не может основываться исключительно на эмпирическом суждении и обычно требует многомерной оценки: номинальная нагрузка, эквивалентная нагрузка, срок службы L10, коэффициент запаса прочности при статической нагрузке, предварительная нагрузка, смазка, конструкция установки и компенсация теплового расширения – все это должно быть включено в объем оценки.
