Чем выше твердость подшипника, тем лучше? От термообработки до твердости HRC: объясните факторы, влияющие на срок службы подшипников.

У многих людей при покупке и выборе сформируется понимание: чем выше твердость подшипника HRC, тем лучше качество продукции и дольше срок службы. Но эта идея не совсем точна. Твердость — лишь один из многих показателей эффективности подшипников. Что действительно определяет фактический срок службы подшипника, так это совокупное влияние твердости, металлографической структуры, стабильности термообработки, а также нагрузки на оборудование, температуры окружающей среды и других условий труда.

1. Что такое твердость подшипника? Что означает HRC?

Обычно используется в подшипниковой промышленности.Твердость по Роквеллу C (HRC)Измерить твердость подшипниковой стали и охарактеризовать способность материала сопротивляться пластической деформации при вдавливании посторонних предметов. Проще говоря, чем выше значение HRC, тем выше износостойкость поверхности стали и тем лучше ее способность сопротивляться вдавливающей деформации. Однако существует предел увеличения твердости, и его нельзя увеличивать бесконечно.

После стандартной термообработки основной подшипниковой стали GCr15 HRC обычно стабилен в диапазоне 58–65, который также является диапазоном твердости, используемым большинством промышленных подшипников.

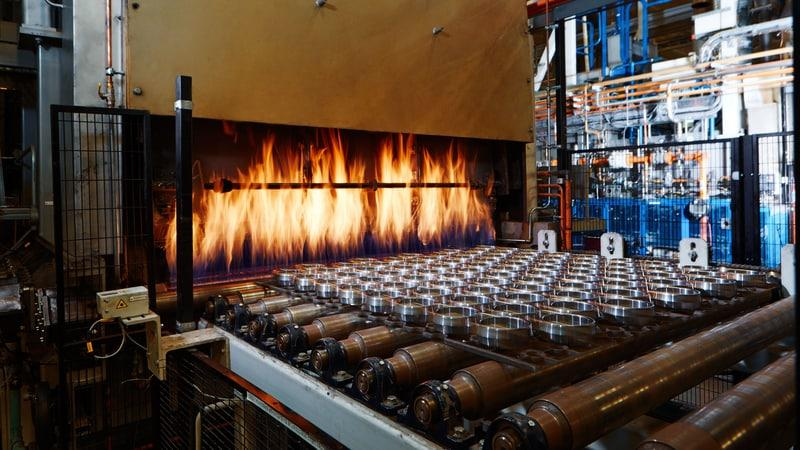

2. Откуда берется твердость подшипника? Полный процесс термообработки подшипников

Твердость готового подшипника не зависит от исходного материала, а достигается за счет полного набора процессов термообработки, которая также является основным звеном в контроле баланса между твердостью и ударной вязкостью.

• сфероидизирующий отжигОптимизируйте производительность резки стали, равномерно распределите карбиды внутри стали, устраните внутреннее напряжение материала и заложите основу для последующего процесса закалки.
• закалкаСталь нагревают до заданной температуры, а затем быстро охлаждают, а внутренняя структура преобразуется в мартенсит, тем самым значительно улучшая твердость, прочность и износостойкость стали.
• ЗакалкаЭтот шаг часто упускается из виду покупателями. Сталь после закалки становится очень хрупкой, а отпуск может снизить хрупкость и повысить ударную вязкость материала. Если в производстве преследуется только высочайшая твердость, процесс отпуска упрощается или параметры выходят из-под контроля, хрупкость подшипника значительно возрастает, легко возникают ударные растрескивания и отслаивание поверхности, что сокращает срок службы подшипника.

Дополнительные проблемы при покупке: многие продукты на рынке имеют маркировку подшипниковой стали GCr15, но разница в ценах огромна.Когда разные производители используют один и тот же материал GCr15, конечный срок службы подшипников все равно может различаться из-за точности оборудования для термообработки, равномерности нагрева, контроля закалочной среды, стабильности отпуска и постоянства партии.Качество сырья – это только основа, а уровень технологии термообработки – залог продления фактического срока службы подшипника.

3. Производительность и применимые сценарии, соответствующие различной твердости HRC.

Примечание. Значение твердости приведено только для справки. Выбор должен основываться на всесторонней оценке стального материала, несущей конструкции и условий работы на месте. Выдающиеся характеристики многих высококачественных подшипников обусловлены не только более высоким HRC, но и синергией соотношения материалов, внутренней металлографической структуры и прецизионной обработки.

4. Основной вывод: почему чем тверже подшипник, тем лучше?

1. Твердость увеличивается, а ударная вязкость одновременно снижается.

В процессе эксплуатации оборудования подшипники испытывают не только статическое давление, но и нагрузки, вызванные постоянной вибрацией, ударными нагрузками, колебаниями температуры и монтажом. В типичном оборудовании, таком как горные дробилки, если твердость подшипника слишком высока, а прочность недостаточна, на поверхности дорожки качения под ударной нагрузкой легко возникают микротрещины, и трещины будут продолжать расширяться, и в конечном итоге дорожка качения отслоится, и подшипник внезапно выйдет из строя.

2. Неравномерная твердость гораздо более вредна, чем низкая общая твердость.

Для некоторых недорогих подшипников испытание поверхности наружного кольца HRC соответствует стандарту, но внутренняя твердость материала быстро снижается. Поверхностный слой износостойкий, но несущая способность матрицы недостаточна, а поверхностный слой легко отслаивается после нагрузки. Формальная проверка качества не только измеряет одно значение HRC поверхности, но также проверяет три показателя: однородность твердости, металлографическую структуру и глубину закаленного слоя.

5. Как качество термообработки влияет на срок службы подшипников?

Термическая обработка — это невидимый основной процесс подшипников. Качество процесса напрямую определяет долгосрочную надежность: ✅ Характеристики качественной термообработанной готовой продукции.

• Мартенситная структура однородна.
• Мелкодисперсные карбиды
• Контролируемое содержание остаточного аустенита
• Стабильность размеров после термообработки с минимальной деформацией

❌ Поломка, вызванная дефектами термообработки.

1. Мягкие места: местная твердость не соответствует норме, ускоряется местный износ и происходит преждевременный выход из строя.
2. Обезуглероживание: углеродистые элементы теряются с поверхности стали, твердость поверхности недостаточна, износостойкость значительно снижается.
3. Перегрев: стальные зерна становятся крупными, и усталостная долговечность подшипника значительно снижается.

6. Различные условия работы в отрасли, идеи выбора твердости подшипников.

Горнодобывающее оборудование (вибрационные грохоты, конвейеры, дробилки)

Характеристики условий труда: тяжелая нагрузка, постоянная вибрация, большая ударная нагрузка. Идея выбора: не гонитесь слепо за наивысшим HRC, отдайте приоритет обеспечению прочности материала и стабильности размеров и одновременно соблюдайте соответствующий зазор (C3/C4).

высокоскоростной двигатель

Характеристики условий работы: высокая скорость, низкие требования к вибрации, строгая точность размеров. Идея выбора: твердость, уровень точности, показатели вибрации и шума следует рассматривать вместе. Одна высокая твердость не может обеспечить длительную стабильную работу двигателя.

Альпийские условия работы (Россия – 30 ℃ ~ -50 ℃, низкая температура окружающей среды)

Низкая температура изменит ударную вязкость стали, и простое увеличение твердости не может решить проблему разрушения при низких температурах. Ключевые моменты при выборе: Подходит для низкотемпературной стали, специальной низкотемпературной смазки и процесса термообработки для обеспечения структурной стабильности при низких температурах.

7. Как завод определяет твердость подшипников и качество термообработки?

Заводской контроль качества включает в себя многомерный контроль для обеспечения постоянства термической обработки:

• Испытание на твердость HRC: определение твердости внутреннего кольца, наружного кольца и тел качения соответственно.
• Металлографическое исследование: микроскопическое исследование морфологии мартенсита, размера карбидов и состояния зерна.
• Испытание на стабильность размеров: проверьте округлость, зазор и изменение размера посадки после термообработки.

8. Практический случай на месте: обзор неисправности подшипников ленточного конвейера на российских шахтах

Сайт клиента: Ленточный конвейер в горнодобывающей промышленности на севере России. Модель подшипника: сферический роликоподшипник 22218 C3. Параметры рабочих условий: температура окружающей среды – 35°C, постоянная ударная нагрузка, скорость конвейера около 120 об/мин. Явление неисправности: после ввода в эксплуатацию в течение 4 месяцев температура подшипника аномально возросла, вибрация продолжала увеличиваться, и во время разборки было обнаружено отслоение дорожки качения. Разборка и проверка: Твердость подшипника по шкале HRC составляет около 60, а сам индекс твердости соответствует стандарту. Основная причина неисправности не в недостаточной твердости. Причины выхода из строя: Обычная смазка на литиевой основе имеет плохую текучесть при низких температурах в сочетании с недостаточным подбором зазора подшипника, внутренний зазор дополнительно сжимается после низкотемпературной усадки, увеличивается трение при движении, накладываются постоянные ударные нагрузки, что в конечном итоге приводит к усталостному растрескиванию дорожки качения. План оптимизации: сохранить исходный процесс термообработки для поддержания стабильного HRC; используйте зазор C3 и используйте низкотемпературную смазку на основе PAO. Эффект оптимизации: подшипник работает плавно, цикл технического обслуживания значительно увеличивается, а проблема преждевременного выхода из строя при низких температурах зимой решается.

Заключение

При выборе подшипников нельзя ориентироваться только на твердость HRC. Марка материала, процесс термообработки и условия труда на месте должны быть всесторонне оценены вместе. Если вы выбираете подшипники для горнодобывающего оборудования, двигателей, редукторов и различного промышленного оборудования, вы можете предоставить модели подшипников, типы оборудования и фактические условия работы, и мы подберем вам подходящие решения по подшипникам.
